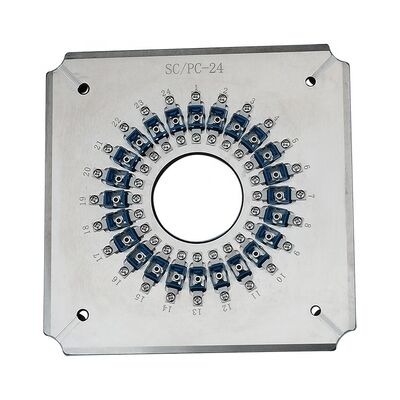

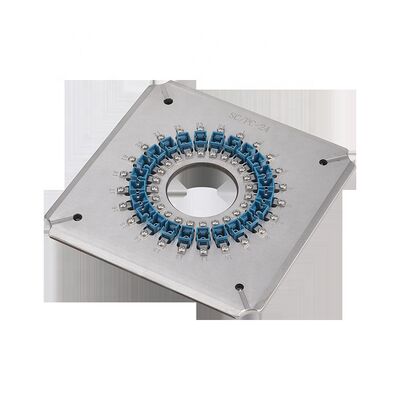

24 Port SC UPC Włóknooptyczne urządzenie do polerowania z hartowanej stali nierdzewnej S136 i utrata wstawienia ≤ 0,20 dB
Szczegóły produktu
| Typ: | Maszyna do produkcji światłowodów | Waga netto: | 1,2 kg |
|---|---|---|---|
| Tworzywo: | Hartowana stal nierdzewna S136 | Rozmiar: | 174 mm x 174 mm x 26 mm |
| Liczba błonnika: | 24 | Utrata wtrąceniowa: | ≤0,20 dB |
| Strata zwrotu: | ≥55dB (PC) ≥60dB (APC) | Średnica ferruli: | 2,5 mm |
| Pojemność: | 24 pozycje | Powierzchnia czołowa: | UPC |
| Typ złącza: | SC UPC | Wymiar: | 174*174*26mm |
| Waga brutto: | 1,5 kg | Promień krzywizny: | 5-25 mm |
| Przesunięcie wierzchołka: | 0-50μm | ||
| Podkreślić |
24-portowe urządzenie do polerowania,Przyrząd do polerowania światłowodów ze stali nierdzewnej S136,Tłumienność wtrąceniowa ≤0 |
||
Opis produktu
- Zaprojektowane specjalnie dla łączników SC/UPC
- Łatwa zmiana z prostą, elastyczną obsługą
- Wysoka wydajność: poleruje do 24, 32 lub 36 złączy na cykl
- Wynik pierwszego przejścia dla jakości końcowej powierzchni osiąga 98% ≈ 100%
- Struktura IPC z niezależną kompresją dla każdego złącza
- Poziom przepuszczalności interferencji ≥98% (zwykle 100% według norm IEC)
- UPC return loss ≥55dB, insertion loss ≤0.20dB (typical)
- Akcesoria wymienne w celu wydłużenia okresu użytkowania
| Model | SC-UPC-24 | SC-UPC-32 | SC-UPC-36 |
|---|---|---|---|
| Marka | CLX | CLX | CLX |
| Rodzaj złącza | SC UPC | SC UPC | SC UPC |
| Strona końcowa | UPC | UPC | UPC |
| Średnica żurawki | 2.5 mm | 2.5 mm | 2.5 mm |
| Pojemność | 24 pozycje | 32 pozycje | 36 pozycji |
| Utrata wstawienia | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Strata zwrotu | ≥ 55dB (PC) | ≥ 55dB (PC) | ≥ 55dB (PC) |
| Zastosowanie | Polishing assembled SC UPC connectors | Polishing assembled SC UPC connectors | Polishing assembled SC UPC connectors |
| Materiał | Stal nierdzewna | ||
| Rozmiar (L*W*H) | 174*174*26 mm | ||
| Waga netto / Waga brutto | 10,3 kg / 1,5 kg | ||
| Przystosowane maszyny | Maszyna do polerowania CLX-02E, maszyna do polerowania Seikoh Giken SFP-550 i podobne maszyny | ||
| Rodzaj złącza | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Utrata wstawienia | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Strata zwrotu | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| Nie, nie, nie. | Parametry | Kryterium UPC | Kryterium APC |
|---|---|---|---|
| 1 | Promień krzywizny | 5-25 mm | 5-12 mm |
| 2 | Zmiana szczytu | 0-50 μm | 0-50 μm |
| 3 | Wysokość włókna | -100~+50 μm | -100~+50 μm |
| 4 | Kąt | n/a | 80,00+/-0,50° |
Najważniejsze cechy produktu
Precyzyjny 24-portowy uchwyt do polerowania włókien SC UPC z utwardzaną stalą S136 zapewniającą trwałość. Osiąga tłumienność wtrąceniową ≤0,20dB, stratę odbiciową ≥55dB i wydajność pierwszego przejścia 98-100%. Konfigurowalne przyrządy i roczna gwarancja.
