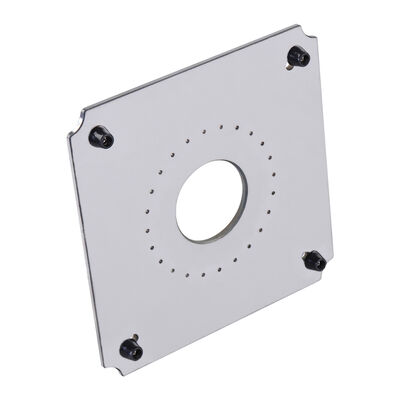

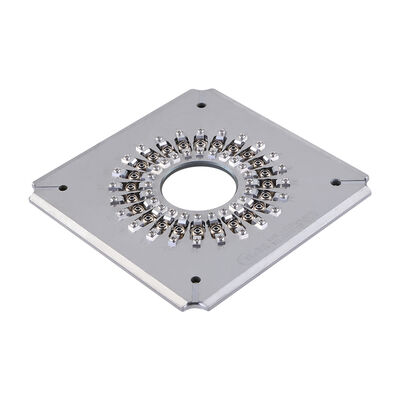

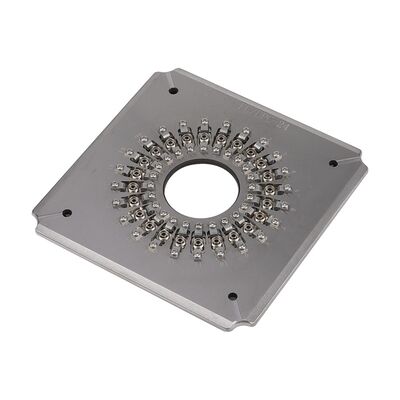

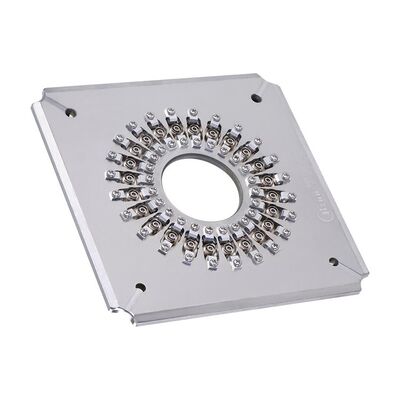

24 Port FC UPC Włókno optyczne Jig polerowania z hartowanej stali nierdzewnej S136 dla wysokiej wydajności polerowania złącza
Szczegóły produktu
| Tworzywo: | Hartowana stal nierdzewna S136 | Wymiary: | 174 mm x 174 mm x 5,1 mm |
|---|---|---|---|
| Waga: | 1,2 kg | Liczba błonnika: | 24 |
| Typ złącza: | PC PC | Powierzchnia czołowa: | komputer |
| Średnica ferruli: | 2,5 mm | Pojemność: | 24 pozycje |
| Utrata wtrąceniowa: | ≤0,20 dB | Strata zwrotu: | ≥55 dB (komputer) |
| Promień krzywizny: | 5-25 mm | Przesunięcie wierzchołka: | 0-50μm |
| Wysokość światłowodowa: | -100~+50μm | Kąt: | 8,00+/-0,50° |
| Wydajność pierwszego przejścia: | 98% ~ 100% | ||
| Podkreślić |
24-portowe urządzenie do polerowania,Przyrząd do polerowania światłowodów ze stali nierdzewnej S136,Wysokowydajny uchwyt do polerowania |
||
Opis produktu
- Specjalnie zaprojektowane do złączy FC/PC
- Łatwa zmiana z prostą, elastyczną obsługą
- Wysoka wydajność: poleruje do 24, 32 lub 36 złączy na cykl
- Wynik pierwszego przejścia dla jakości końcowej powierzchni osiąga 98% ≈ 100%
- Struktura IPC z niezależną kompresją dla każdego złącza
- Poziom przepuszczalności interferencji ≥98% (typowy 100% według norm IEC)
- Strata zwrotu PC ≥ 55 dB, strata wstawienia ≤ 0,20 dB (typowa)
- Akcesoria wymienne w celu wydłużenia okresu użytkowania
| Parametry | FC-PC-24 | FC-PC-32 | FC-PC-36 |
|---|---|---|---|
| Marka | CLX | CLX | CLX |
| Rodzaj złącza | FC PC | FC PC | FC PC |
| Strona końcowa | PC | PC | PC |
| Średnica żurawki | 2.5 mm | 2.5 mm | 2.5 mm |
| Pojemność | 24 pozycje | 32 pozycje | 36 pozycji |
| Utrata wstawienia | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Strata zwrotu | ≥ 55dB (PC) | ≥ 55dB (PC) | ≥ 55dB (PC) |
| Materiał | Stal nierdzewna | ||
| Rozmiar (L*W*H) | 174*174*26 mm | ||
| Waga netto / Waga brutto | 10,5 kg / 2,0 kg | ||
| Przystosowane maszyny | maszyna do polerowania CLX-02E, maszyna do polerowania Seikoh Giken SFP-550 i podobne urządzenia | ||
| Rodzaj złącza | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Utrata wstawienia | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Strata zwrotu | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| Parametry | Kryterium UPC | Kryterium APC |
|---|---|---|
| Promień krzywizny | 5-25 mm | 5-12 mm |
| Zmiana szczytu | 0-50 μm | 0-50 μm |
| Wysokość włókna | -100~+50 μm | -100~+50 μm |
| Kąt | n/a | 80,00+/-0,50° |
Uzyskaj bezpłatny cenzurę za pośrednictwem Us >>>GO
Najważniejsze cechy produktu
24-portowe urządzenie polerskie FC UPC do wysokowydajnego polerowania złączy światłowodowych. Wykonany z hartowanej antykorozyjnej stali nierdzewnej, zapewnia wyjątkową wydajność przy tłumieniu wtrąceniowym ≤0,20dB i tłumieniu odbiciowym ≥55dB. Dostępne opcje dostosowywania.
