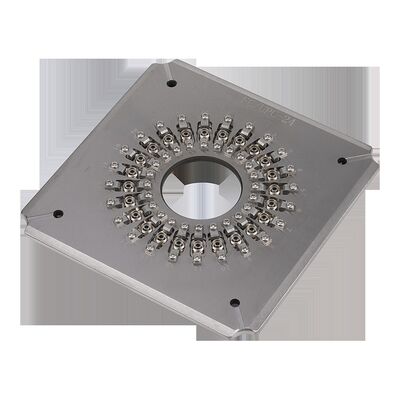

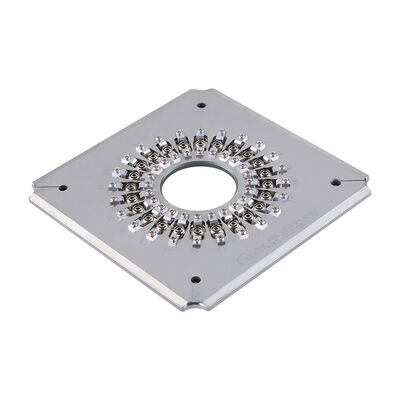

24-port Fiber Optic Polishing Jig z 2,5 mm ferrule Holder i stali nierdzewnej S136 Konstrukcja do użytku FTTH
Szczegóły produktu
| Tworzywo: | S136 ze stali nierdzewnej | Wymiary: | 174 mm x 174 mm x 26 mm |
|---|---|---|---|
| Waga: | 1,2 kg | Liczba błonnika: | 24 |
| Rozmiar uchwytu okuć: | 2,5 mm | Typ złącza: | PC PC |
| Powierzchnia czołowa: | komputer | Średnica ferruli: | 2,5 mm |
| Pojemność: | 24 pozycje | Utrata wtrąceniowa: | ≤0,20 dB |
| Strata zwrotu: | ≥55 dB (komputer) | Wydajność polerowania: | Wydajność przy pierwszym przejściu 98% ~ 100%. |
| Szybkość przenikania zakłóceń: | ≥98% | Odpowiednie maszyny: | CLX-02E, Seikoh Giken SFP-550 |
| Waga netto: | 1,5 kg | ||
| Podkreślić |
Urządzenie do polerowania ze stali nierdzewnej S136,24-portowy przyrząd do polerowania światłowodów,Uchwyt do polerowania tulei 2 |
||
Opis produktu
Wysokiej precyzji, 2,5 mm uchwyt na żurawkę o wymiarach 174×174×26 mm, specjalnie zaprojektowany do zastosowań FTTH.
Ta wysokiej stabilności urządzenie do polerowania włókien zapewnia wyjątkową jakość powierzchni i precyzję.Kompatybilny z różnymi typami złączy, w tym SC, FC, ST i LC, z dostępnymi konfiguracjami na zamówienie.
- Specjalnie zaprojektowane do złączy FC/PC
- Łatwe wymiany gipsów z prostą, elastyczną obsługą
- Wysoka wydajność: poleruje do 24, 32 lub 36 złączy na cykl
- Wydajność pierwszego przejścia dla jakości końcowej powierzchni osiąga 98-100%
- Struktura IPC z niezależną kompresją dla każdego złącza
- Poziom przepuszczalności interferencji ≥98% (zwykle 100% według norm IEC)
- Strata zwrotu PC ≥ 55 dB, strata wstawienia ≤ 0,20 dB (typowa)
- Wymienne akcesoria w celu wydłużenia okresu eksploatacji

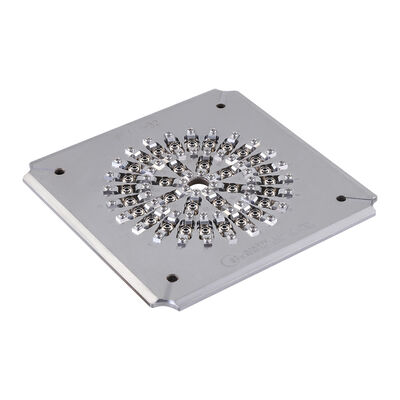

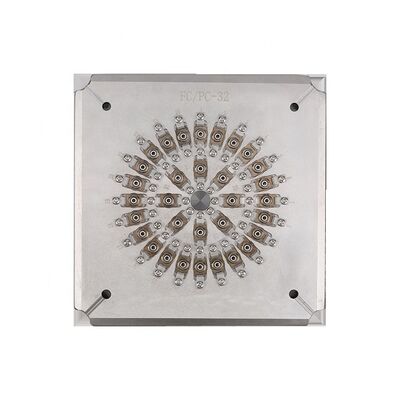

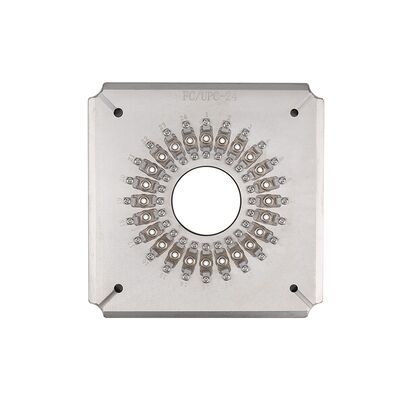

| Model | FC-PC-24 | FC-PC-32 | FC-PC-36 |
|---|---|---|---|
| Marka | CLX | CLX | CLX |
| Rodzaj złącza | FC PC | FC PC | FC PC |
| Strona końcowa | PC | PC | PC |
| Średnica żurawki | 2.5 mm | 2.5 mm | 2.5 mm |
| Pojemność | 24 pozycje | 32 pozycje | 36 pozycji |
| Utrata wstawienia | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Strata zwrotu | ≥ 55dB (PC) | ≥ 55dB (PC) | ≥ 55dB (PC) |
| Zastosowanie | Politykowanie zmontowanych złączy FC PC | ||
| Materiał | Stal nierdzewna | ||
| Wymiar (L × W × H) | 174×174×26 mm | ||
| Waga netto / Waga brutto | 10,5 kg / 2,0 kg | ||
| Przystosowane maszyny | maszyna do polerowania CLX-02E, maszyna do polerowania Seikoh Giken SFP-550 i podobne urządzenia | ||
Wysokiej jakości polerowanie końcowe bez białych plam i zadrapań.
| Rodzaj złącza | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Utrata wstawienia | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Strata zwrotu | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| Parametry | Kryterium UPC | Kryterium APC |
|---|---|---|
| Promień krzywizny | 5-25 mm | 5-12 mm |
| Zmiana szczytu | 0-50 μm | 0-50 μm |
| Wysokość włókna | -100~+50 μm | -100~+50 μm |
| Kąt | n/a | 80,00+/-0,50° |
Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd. została założona w 2010 r. jako firma zajmująca się sprzętem komunikacyjnym optycznym, integrująca badania i rozwój, produkcję, obsługę posprzedażną,i usługi techniczneZapewniamy wysokiej jakości produkty, kompleksowe wsparcie po sprzedaży i bezpłatną pomoc techniczną w zakresie produkcji łączników światłowodowych.
Jesteśmy fabryką.
Minimalna ilość zamówienia wynosi 1 sztukę.
Tak, dostarczamy próbki.
Wysyłamy za pośrednictwem DHL lub FedEx w ciągu 4-6 dni, z czasem dostosowanym w zależności od ilości zamówienia.
Płatność zaliczkowa lub wielokrotne metody płatności, w tym T/T i T/L.
Po zakończeniu gwarancji, akcesoria dostarczane są w cenie.
Tak, świadczymy usługi dostosowane do wymagań klienta.
Najważniejsze cechy produktu
24-portowe urządzenie do polerowania włókien FC/UPC dla FTTH. Wykonane z hartowanej stali nierdzewnej S136 zapewniającej trwałość. Poleruje 24 złącza na cykl z wydajnością pierwszego przejścia 98-100%, tłumieniem wtrąceniowym ≤0,20 dB, tłumieniem odbiciowym ≥55 dB. Dostępne opcje niestandardowe.
