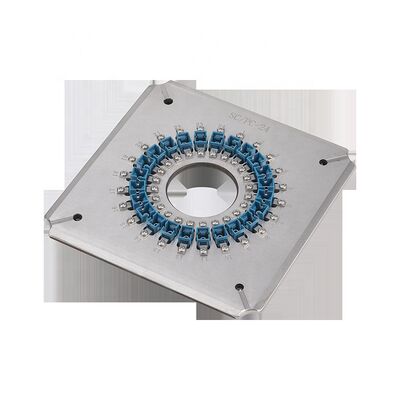

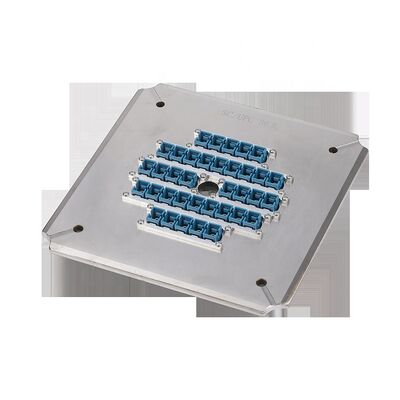

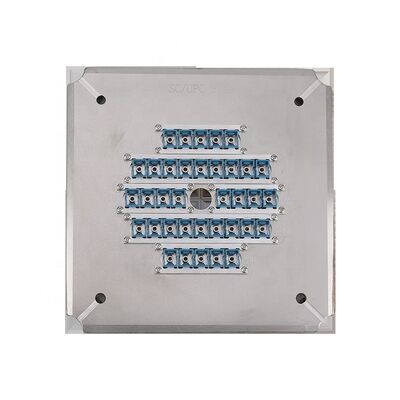

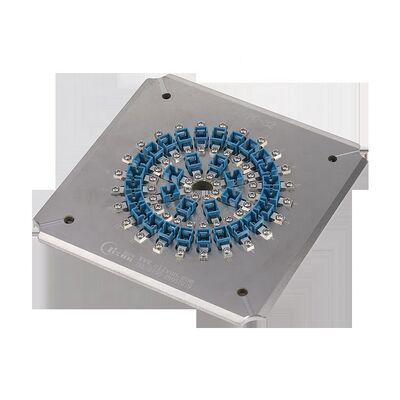

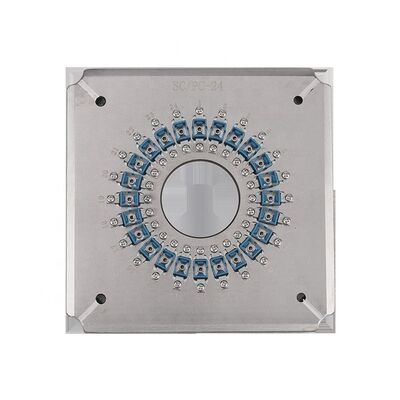

Twardowa stal nierdzewna S136 Włókno optyczne Jig polerowania z 24 32 36 portów i utrata wstawienia ≤ 0,20dB dla łączników SC UPC
Szczegóły produktu
| Tworzywo: | Hartowana stal nierdzewna S136 | Rozmiar: | 174 mm x 174 mm x 26 mm |
|---|---|---|---|
| Waga netto: | 1,5 kg | Liczba błonnika: | 24,32,36 |
| Utrata wtrąceniowa: | ≤0,20 dB | Strata zwrotu: | ≥55dB (PC), ≥60dB (APC) |
| Średnica ferruli: | 2,5 mm | Pojemność: | 24 pozycje, 32 pozycje, 36 pozycji |
| Powierzchnia czołowa: | komputer | Promień krzywizny: | 5–25 mm (UPC), 5–12 mm (APC) |
| Przesunięcie wierzchołka: | 0-50μm | Wysokość światłowodowa: | -100~+50μm |
| Kąt: | 8,00+/-0,50° (APC) | Wydajność pierwszego przejścia: | 98% ~ 100% |
| Szybkość przenikania zakłóceń: | ≥98% | ||
| Podkreślić |
Urządzenie do polerowania ze stali nierdzewnej S136 z hartowanej stali,24 32 36 portów Przyrząd do polerowania światłowodów,Tłumienność wtrąceniowa ≤0 |
||
Opis produktu
- Specjalnie zaprojektowane do złączy SC/PC z łatwą wymianą przyrządów
- Wysoka wydajność: polerowanie 24, 32 lub 36 złączy na cykl
- Wydajność pierwszego przejścia osiąga 98-100% dla jakości końcowej powierzchni
- Struktura IPC z niezależną kompresją dla każdego złącza
- Doskonała wydajność: utrata zwrotu APC ≥ 60 dB, utrata zwrotu UPC ≥ 55 dB
- Strata wstawienia ≤ 0,20 dB (typowa)
- Wymienne akcesoria wydłużają żywotność
- Dostępne konfiguracje niestandardowe dla złączy SC, FC, ST, LC
| Model | SC-PC-24 | SC-PC-32 | SC-PC-36 |
|---|---|---|---|
| Marka | CLX | CLX | CLX |
| Rodzaj złącza | SC PC | SC PC | SC PC |
| Strona końcowa | PC | PC | PC |
| Średnica żurawki | 2.5 mm | 2.5 mm | 2.5 mm |
| Pojemność | 24 pozycje | 32 pozycje | 36 pozycji |
| Utrata wstawienia | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Strata zwrotu | ≥ 55dB (APC) | ≥ 55dB (APC) | ≥ 55dB (PC) |
| Materiał | Stali nierdzewnej S136 | ||
| Rozmiar (L*W*H) | 174*174*26 mm | ||
| Waga netto / Waga brutto | 10,5 kg / 2,0 kg | ||
| Przystosowane maszyny | Maszyna do polerowania CLX-02E, maszyna do polerowania Seikoh Giken SFP-550 i podobne maszyny | ||
| Rodzaj złącza | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Utrata wstawienia | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Strata zwrotu | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| Parametry | Kryterium UPC | Kryterium APC |
|---|---|---|
| Promień krzywizny | 5-25 mm | 5-12 mm |
| Zmiana szczytu | 0-50 μm | 0-50 μm |
| Wysokość włókna | -100~+50 μm | -100~+50 μm |
| Kąt | n/a | 80,00+/-0,50° |
Zdobądź bezpłatną ofertę
Najważniejsze cechy produktu
Wysokowydajny przyrząd do polerowania włókien SC/PC z utwardzaną stalą S136 zapewniającą trwałość. Poleruje 24-36 złączy na cykl z wydajnością 98-100% przy pierwszym przejściu. Spełnia normy IEC: tłumienie wtrąceniowe ≤0,20dB, tłumienie odbiciowe ≥55dB. Możliwość dostosowania do złączy SC/FC/ST/LC.
