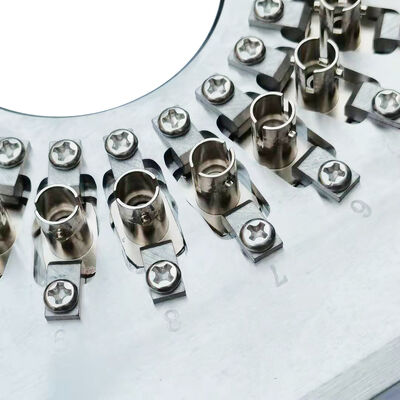

ST Włókno optyczne 24/32 Złącza do polerowania z hartowanej stali nierdzewnej S136 dla wysokiej wydajności i utraty wstawienia ≤0,20 dB
Szczegóły produktu
| Tworzywo: | Hartowana stal nierdzewna S136 | Rozmiar: | 174 mm x 174 mm x 26 mm |
|---|---|---|---|
| Waga netto: | 1,2 kg | Liczba błonnika: | 24,32 |
| Utrata wtrąceniowa: | ≤0,20 dB | Strata zwrotu: | ≥55 dB (komputer) |
| Średnica ferruli: | 2,5 mm | Pojemność: | 24 pozycje, 32 pozycje |
| Typ powierzchni czołowej: | PC, APC | Promień krzywizny: | 5–25 mm (UPC), 5–12 mm (APC) |
| Przesunięcie wierzchołka: | 0-50μm | Wysokość światłowodowa: | -100~+50μm |
| Kąt: | 8,00+/-0,50° (APC) | Waga brutto: | 2,0 KG |
| Odpowiednie maszyny: | CLX-02E, Seikoh Giken SFP-550 | ||
| Podkreślić |
Urządzenie do polerowania ze stali nierdzewnej S136 z hartowanej stali,Złącza 24/32 w jednocyklowym przyrządzie do polerowania światłowodów,Tłumienność wtrąceniowa ≤0 |
||
Opis produktu
- Specjalnie zaprojektowane do złączy ST-PC
- Łatwo zmienić gipsy z prostą, elastyczną obsługą
- Wysoka wydajność: poleruje do 24 lub 32 złączy w jednym cyklu
- Wynik pierwszego przejścia dla jakości końcowej powierzchni osiąga 98% 100%
- Struktura IPC z niezależną kompresją dla każdego złącza
- Poziom przejścia przy interferencji ≥ 98% (zwykle 100%, zgodnie ze standardami IEC)
- Strata zwrotu PC ≥ 55 dB, strata wstawienia ≤ 0,20 dB (typowa)
- Wymienne akcesoria wydłużają żywotność
- Zbudowany z wysokiej jakości stali hartowanej S136 dla trwałości
- Dostępne z wyciągami dla złączy SC, FC, ST, LC i wzorów niestandardowych
| Model | ST-PC-24 | ST-PC-32 | ST-APC-26 |
|---|---|---|---|
| Marka | CLX | CLX | CLX |
| Rodzaj złącza | ST PC | ST PC | ST APC |
| Strona końcowa | PC | PC | APC |
| Średnica żurawki | 2.5 mm | 2.5 mm | 2.5 mm |
| Pojemność | 24 pozycje | 32 pozycje | 26 pozycji |
| Utrata wstawienia | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Strata zwrotu | ≥ 55dB (PC) | ≥ 55dB (PC) | ≥ 60 dB (APC) |
| Zastosowanie | Politykowanie zmontowanych złączy ST PC | Politykowanie zmontowanych złączy ST PC | Politykowanie zmontowanych złączy ST APC |
| Materiał | Stali nierdzewnej S136 | ||
| Rozmiar (L*W*H) | 174*174*26 mm | ||
| Waga netto / Waga brutto | 10,5 kg / 2,0 kg | ||
| Przystosowane maszyny | Maszyna do polerowania CLX-02E, maszyna do polerowania Seikoh Giken SFP-550 i podobne maszyny | ||
| Rodzaj złącza | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Utrata wstawienia | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Strata zwrotu | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| Nie, nie, nie. | Parametry | Kryterium UPC | Kryterium APC |
|---|---|---|---|
| 1. | Promień krzywizny | 5-25 mm | 5-12 mm |
| 2. | Zmiana szczytu | 0-50 μm | 0-50 μm |
| 3. | Wysokość włókna | -100~+50 μm | -100~+50 μm |
| 4. | Kąt | n/a | 80,00+/-0,50° |
Założona w 2010 roku Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd. jest firmą zajmującą się sprzętem komunikacyjnym optycznym, integrującą badania i rozwój, produkcję,usługi posprzedażowe i usługi techniczneNie tylko sprzedajemy wysokiej jakości produkty i świadczymy dobrą obsługę posprzedażną, ale również zapewniamy naszym klientom bezpłatne wsparcie techniczne.W przypadku problemów technicznych występujących przy produkcji złączy światłowodowych, dostarczamy skuteczne rozwiązania.
Najważniejsze cechy produktu
Urządzenie do polerowania światłowodów ST poleruje do 32 złączy ST-PC na cykl ze stratą wtrąceniową ≤0,20dB i stratą odbiciową ≥55dB. Wykonane z hartowanej stali S136 zapewniającej trwałość. Wysoka wydajność przy pierwszym przejściu wynosząca 98–100%. 2 lata gwarancji, MOQ 1 szt.
