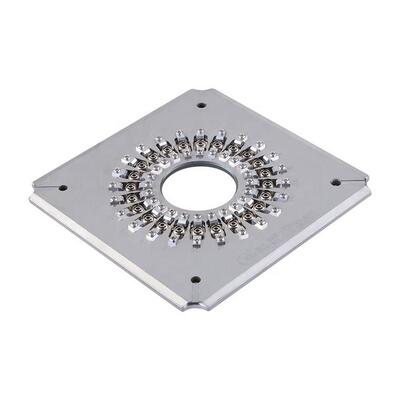

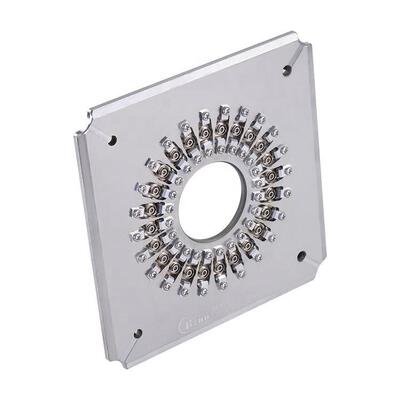

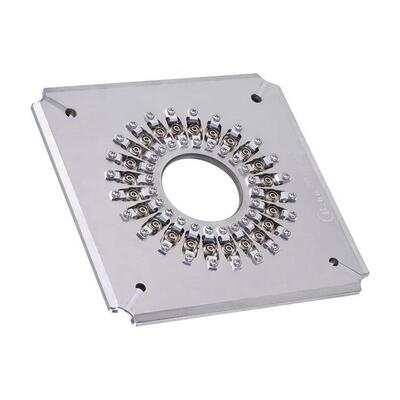

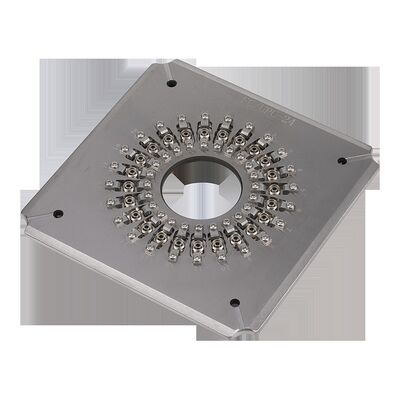

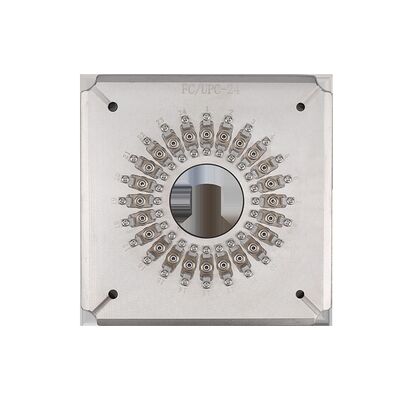

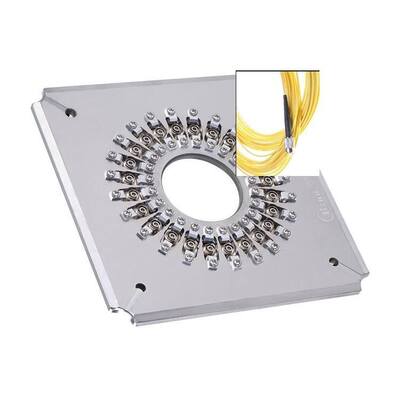

Wyposażenie do polerowania ze stali nierdzewnej S136 FC UPC z łącznikami 24/32/36 Pojemność i niezależna struktura IPC kompresji
Szczegóły produktu
| Typ złącza: | FC UPC | Powierzchnia czołowa: | UPC |
|---|---|---|---|
| Średnica ferruli: | 2,5 mm | Pojemność: | 24/32/36 pozycji |
| Utrata wtrąceniowa: | ≤0,20 dB | Strata zwrotu: | ≥55dB (UPC) |
| Tworzywo: | Stal nierdzewna | Wymiar: | 174*174*26mm |
| Waga netto: | 1,3 kg | Waga brutto: | 1,5 KG |
| Odpowiednie maszyny: | CLX-02E, SFP-550 | Utrata zwrotu APC: | ≥60dB |
| Tłumienie wtrąceniowe MM: | ≤0,50 dB | Strata zwrotu MM: | ≥30dB |
| Promień krzywizny: | 5–25 mm (UPC), 5–12 mm (APC) | ||
| Podkreślić |
Urządzenie do polerowania ze stali nierdzewnej S136,24/32/36 Złącza Pojemność Przyrząd do polerowania światłowodów,Niezależna struktura kompresji IPC Uchwyt do polerowania FC UPC |
||
Opis produktu
- Specjalnie zaprojektowane do złączy FC/UPC (PC)
- Łatwe zmiany z prostą, elastyczną obsługą
- Wysokiej wydajności polerowanie: 24, 32 lub 36 złączy na cykl
- 98%~100% wydajność pierwszego przejścia dla jakości powierzchni końcowej
- Struktura IPC z niezależną kompresją dla każdego złącza
- ≥98% współczynnika przejścia przy zakłóceniach (100% typowe dla norm IEC)
- Utrata zwrotu APC ≥ 60 dB, utrata zwrotu UPC ≥ 55 dB
- Strata wstawienia ≤ 0,20 dB (typowa)
- Akcesoria wymienne w celu wydłużenia okresu użytkowania
- Dostępne modele na zamówienie dla złączy SC, FC, ST, LC
| Model | FC-UPC-24 | FC-UPC-32 | FC-UPC-36 |
|---|---|---|---|
| Marka | CLX | CLX | CLX |
| Rodzaj złącza | FC UPC | FC UPC | FC UPC |
| Strona końcowa | UPC | UPC | UPC |
| Średnica żurawki | 2.5 mm | 2.5 mm | 2.5 mm |
| Pojemność | 24 pozycje | 32 pozycje | 36 pozycji |
| Utrata wstawienia | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Strata zwrotu | ≥ 55 dB (UPC) | ≥ 55 dB (UPC) | ≥ 55 dB (UPC) |
| Zastosowanie | Zestawy złączy FC UPC do polerowania | Zestawy złączy FC UPC do polerowania | Zestawy złączy FC UPC do polerowania |
| Materiał | Stal nierdzewna | ||
| Rozmiar (L*W*H) | 174*174*26 mm | ||
| Masa netto / masa brutto (kg) | 10,3 kg / 1,5 kg | ||
| Przystosowane maszyny | Maszyna do polerowania CLX-02E, maszyna do polerowania Seikoh Giken SFP-550 i podobne maszyny | ||
| Rodzaj złącza | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Utrata wstawienia | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Strata zwrotu | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| Parametry | Kryterium UPC | Kryterium APC |
|---|---|---|
| Promień krzywizny | 5-25 mm | 5-12 mm |
| Zmiana szczytu | 0-50 μm | 0-50 μm |
| Wysokość włókna | -100~+50 μm | -100~+50 μm |
| Kąt | n/a | 80,00+/-0,50° |
Najważniejsze cechy produktu
Wysokowydajne urządzenie do polerowania włókien FC/UPC poleruje do 36 złączy na cykl z wydajnością 98-100% przy pierwszym przejściu. Wykonany z wytrzymałej stali nierdzewnej, zapewnia niskie tłumienie wtrąceniowe (≤0,20dB) i wysokie tłumienie odbiciowe (≥55dB). Dostępne opcje nadające się do naprawy i niestandardowe.
