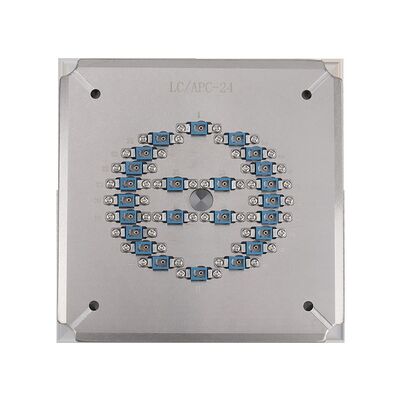

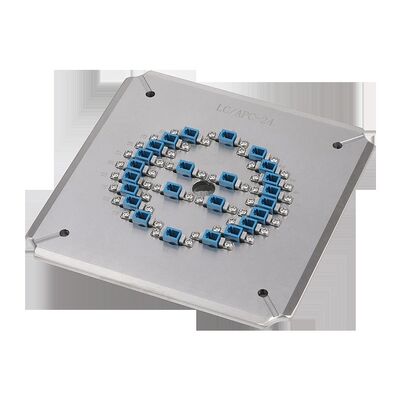

Uniwersalne urządzenie do polerowania LC APC 24-pozycyjne ze stali nierdzewnej S136 do wydajnego polerowania włókna optycznego
Szczegóły produktu
| Typ złącza: | Złącze LC APC | Waga brutto: | 2 kg |
|---|---|---|---|
| Wymiary opakowania: | 220*220*100mm | Maksymalna pojemność: | 24 miejsca na złącza LC APC |
| Wymiary: | 174*174*26mm | Przybory: | S136 ze stali nierdzewnej |
| Średnica ferruli: | 1,25 mm | Utrata wtrąceniowa: | ≤0,20 dB |
| Strata zwrotu: | ≥60dB (UPC) | Waga netto: | 1,3 kg |
| Promień krzywizny: | 5–25 mm (UPC), 5–12 mm (APC) | Przesunięcie wierzchołka: | 0-50μm |
| Wysokość światłowodowa: | -100~+50μm | Kąt: | 8,00+/-0,50° (APC) |
| Wydajność pierwszego przejścia: | 98% ~ 100% | ||
| Podkreślić |
24 pozycje Urządzenie do polerowania,Przyrząd do polerowania światłowodów ze stali nierdzewnej S136,Wysokowydajny uchwyt polerski LC APC |
||
Opis produktu
Ten wysokiej stabilności urządzenie do polerowania włókien zapewnia wyjątkową jakość powierzchni dla złączy LC APC.To precyzyjne narzędzie może być dostosowane do SC, FC, ST, LC i innych typów złączy zgodnie z wymaganiami klienta.
- Specjalnie zaprojektowane do złączy LC/APC
- Łatwa zmiana z prostą, elastyczną obsługą

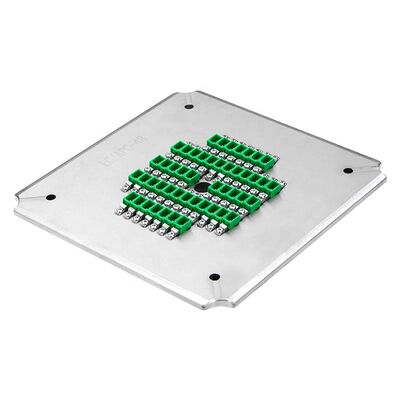

- Wysoka wydajność: poleruje do 24, 36 lub 48 złączy na cykl
- Wynik pierwszego przejścia dla jakości końcowej powierzchni osiąga 98% ≈ 100%
- Struktura IPC z niezależną kompresją dla każdego złącza
- Wskaźnik przepuszczalności interferencji ≥98% (zwykle 100%, zgodnie ze standardami IEC)
- Wydajność: utrata zwrotu APC ≥60 dB, utrata zwrotu UPC ≥55 dB, utrata wstawienia ≤0,20 dB (typowa)
- Akcesoria wymienne w celu wydłużenia okresu użytkowania
- Konstrukcje ze stali hartowanej o wysokiej jakości

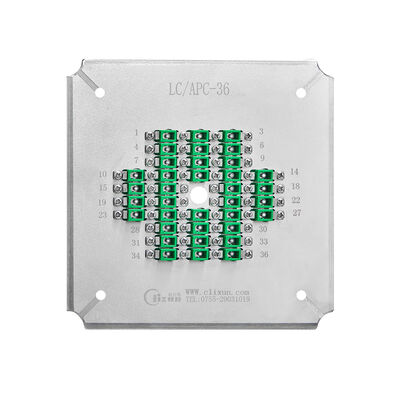

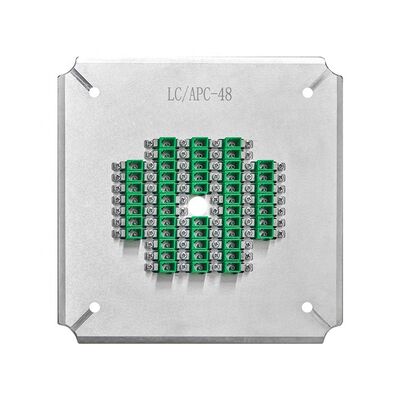

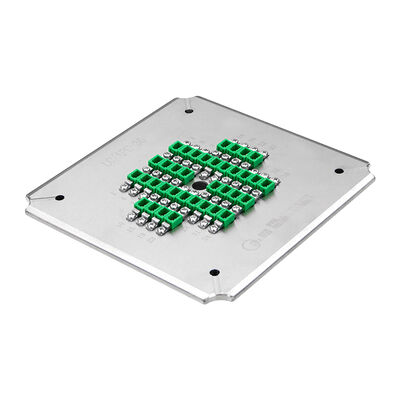

| Model | LC-APC-24 | LC-APC-36 | LC-APC-48 |
|---|---|---|---|
| Marka | CLX | CLX | CLX |
| Rodzaj złącza | LC-APC | LC-APC | LC-APC |
| Strona końcowa | APC | APC | APC |
| Średnica żurawki | 1.25mm | 1.25mm | 1.25mm |
| Pojemność | 24 pozycje | 36 pozycji | 48 pozycji |
| Utrata wstawienia | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Strata zwrotu | ≥ 60 dB (UPC) | ≥ 60 dB (UPC) | ≥ 60 dB (UPC) |
| Zastosowanie | Politykowanie zmontowanych złączy LC APC | ||
| Materiał | Stal nierdzewna | ||
| Rozmiar (L*W*H) | 174*174*26 mm | ||
| Waga netto / Waga brutto | 10,3 kg / 1,5 kg | ||
| Przystosowane maszyny | Maszyna do polerowania CLX-02E, maszyna do polerowania Seikoh Giken SFP-550 i podobne maszyny | ||
Wysokiej jakości polerowanie końcowe bez białych plam, zadrapań i wyraźnie widocznych krawędzi włókien.
| Rodzaj złącza | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Utrata wstawienia | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Strata zwrotu | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| Parametry | Kryterium UPC | Kryterium APC |
|---|---|---|
| Promień krzywizny | 5-25 mm | 5-12 mm |
| Zmiana szczytu | 0-50 μm | 0-50 μm |
| Wysokość włókna | -100~+50 μm | -100~+50 μm |
| Kąt | n/a | 80,00+/-0,50° |
Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.
Założona w 2010 roku, jesteśmy firmą zajmującą się optycznym sprzętem komunikacyjnym, integrującą badania i rozwój, produkcję, obsługę posprzedażną i usługi techniczne.,doskonałą obsługę posprzedażną oraz bezpłatne wsparcie techniczne w celu rozwiązania skutecznych problemów technicznych występujących przy produkcji złączy światłowodowych.
Jesteśmy fabryką.
MOQ 1 sztukę.
Tak, dostarczamy próbki.
Wysyłamy za pośrednictwem DHL lub FedEx w ciągu 4-6 dni, z czasem dostosowanym w zależności od ilości zamówienia.
Płatność zaliczkowa lub wielokrotne metody płatności, w tym T/T i T/L.
Po zakończeniu gwarancji, akcesoria dostarczane są w cenie.
Tak, świadczymy usługi dostosowane do wymagań klienta.
Najważniejsze cechy produktu
Wysokowydajny przyrząd polerski LC APC z 24 pozycjami. Wykonane z hartowanej stali S136 zapewniającej trwałość. Osiąga stratę odbiciową ≥60dB, tłumienność wtrąceniową ≤0,20dB i wydajność pierwszego przejścia 98-100%. Kompatybilny z maszynami CLX-02E i SFP-550.
