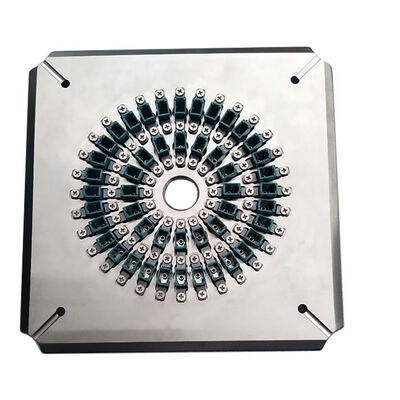

48 portów LC PC Fiber Optic Polishing Jig z hartowaną stali nierdzewnej do wysokiej wydajności szlifowania
Szczegóły produktu
| Typ: | Przyrząd do polerowania złączy światłowodowych | Wymiary: | 174*174*26mm |
|---|---|---|---|
| Waga netto: | 1,3 kg | Tworzywo: | Stwardniona stal nierdzewna |
| Liczba błonnika: | 48 | Średnica ferruli: | 1,25 mm |
| Pojemność: | 48 pozycji | Utrata wtrąceniowa: | ≤0,20 dB |
| Strata zwrotu: | ≥55 dB (komputer) | Powierzchnia czołowa: | komputer |
| Typ złącza: | Komputer PC | Promień krzywizny: | 5-25 mm |
| Przesunięcie wierzchołka: | 0-50μm | Wysokość światłowodowa: | -100~+50μm |
| Kąt: | 8,00+/-0,50° | ||
| Podkreślić |
48-portowe urządzenie do polerowania,Urządzenie do mielenia z hartowanego włókna ze stali nierdzewnej,Wysokowydajny przyrząd do polerowania światłowodów |
||
Opis produktu
- Specjalnie zaprojektowane do złączy LC/PC
- Łatwa zmiana z prostą, elastyczną obsługą
- Wysoka wydajność: poleruje do 48 złączy na cykl
- Wydajność pierwszego przejścia dla jakości końcowej powierzchni osiąga 98-100%
- Struktura IPC z niezależną kompresją dla każdego złącza
- Poziom przejścia przy interferencji ≥ 98% (zwykle 100% według norm IEC)
- Strata zwrotu PC ≥ 55 dB, strata wstawienia ≤ 0,20 dB (typowa)
- Wymienne akcesoria wydłużają żywotność

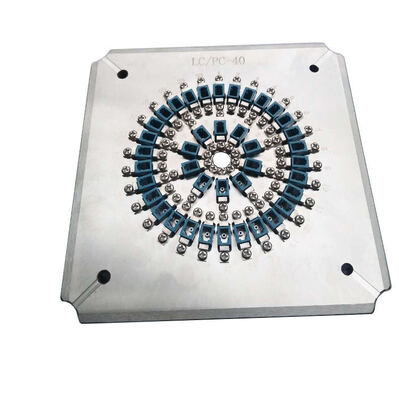

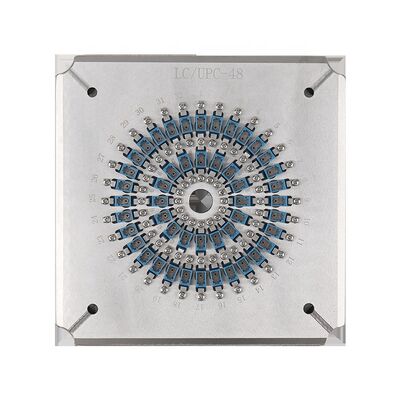

| Model | LC-UPC-24 | LC-PC-40 | LC-PC-48 |
|---|---|---|---|
| Marka | CLX | CLX | CLX |
| Rodzaj złącza | LC PC | LC PC | LC PC |
| Strona końcowa | PC | PC | PC |
| Średnica żurawki | 1.25mm | 1.25mm | 1.25mm |
| Pojemność | 24 pozycje | 40 pozycji | 48 pozycji |
| Utrata wstawienia | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Strata zwrotu | ≥ 55dB (PC) | ≥ 55dB (PC) | ≥ 55dB (PC) |
| Zastosowanie | Polerowanie zmontowanych złączy LC PC | Polerowanie zmontowanych złączy LC PC | Polerowanie zmontowanych złączy LC PC |
Materiał: stal nierdzewna S136
Wymiary: 174×174×26 mm
Masa netto: 1,5 kg / masa brutto: 2,0 kg

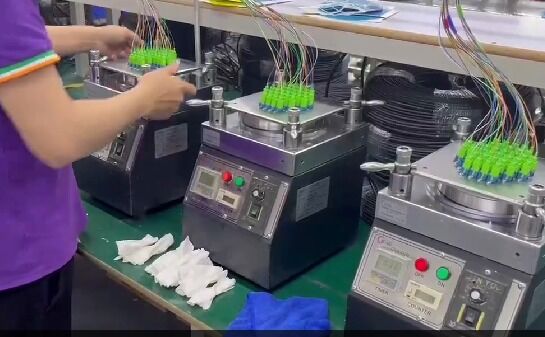

Odpowiednie maszyny: maszyna polerowa CLX-02E, maszyna polerowa Seikoh Giken SFP-550 i podobne maszyny
| Rodzaj złącza | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Utrata wstawienia | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Strata zwrotu | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| Parametry | Kryterium UPC | Kryterium APC |
|---|---|---|
| Promień krzywizny | 5-25 mm | 5-12 mm |
| Zmiana szczytu | 0-50 μm | 0-50 μm |
| Wysokość włókna | -100~+50 μm | -100~+50 μm |
| Kąt | n/a | 80,00+/-0,50° |
Założona w 2010 roku, jesteśmy firmą zajmującą się optycznym sprzętem komunikacyjnym, integrującą badania i rozwój, produkcję, obsługę posprzedażną i usługi techniczne.,Kompleksowe wsparcie po sprzedaży i bezpłatna pomoc techniczna w przypadku wyzwań związanych z produkcją złączy światłowodowych.
Najważniejsze cechy produktu
Poleruje 48 złączy LC/PC w jednym cyklu z wydajnością pierwszego przejścia 98-100%. Hartowana stal nierdzewna zapewnia trwałość. Osiąga tłumienność wtrąceniową ≤0,20dB i stratę odbiciową ≥55dB. 2-letnia gwarancja.
