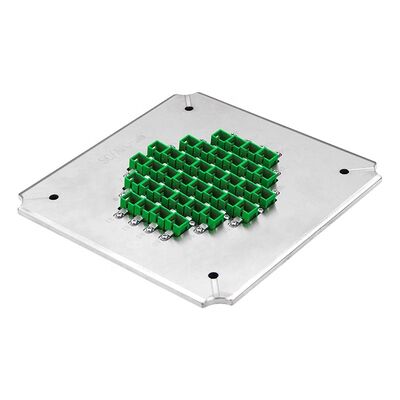

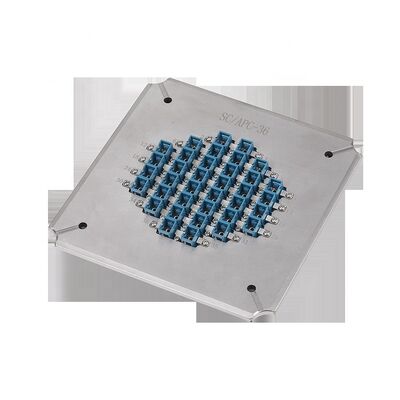

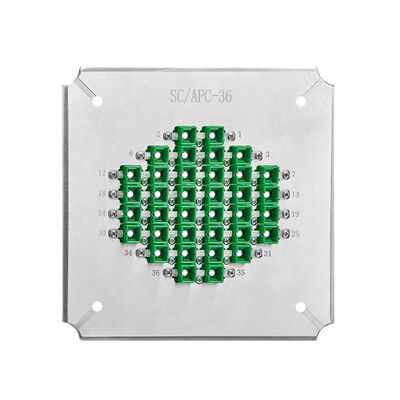

36 Pozycje Włókno optyczne do polerowania z hartowanej stali nierdzewnej S2316 dla APC Strata zwrotu ≥ 60 dB
Szczegóły produktu
| Typ: | Włókno optyczne do polerowania | Tworzywo: | Stal nierdzewna hartowana2316 |
|---|---|---|---|
| Typ złącza: | Złącze SC APC | Rozmiar: | 174*174*26mm |
| Średnica ferruli: | 2,50 mm | Waga netto: | 1,5 kg |
| Waga brutto: | 2,0 KG | Liczba błonnika: | 36 pozycji |
| Utrata wtrąceniowa: | ≤0,20 dB | Strata zwrotu: | ≥60dB (APC) |
| Powierzchnia czołowa: | APC | Pojemność: | 36 pozycji |
| Promień krzywizny: | 5-12mm | Przesunięcie wierzchołka: | 0-50μm |
| Wysokość światłowodowa: | -100~+50μm | ||
| Podkreślić |
36 pozycji urządzenia do polerowania,Przyrząd do polerowania światłowodów ze stali nierdzewnej S2316,Strata odbicia APC ≥60dB Płyta polerska z włókna światłowodowego |
||
Opis produktu
Wysokiej stabilności włókna polerowania z doskonałą jakością powierzchni, wykonany z stali hartowanej S2316 dla wydłużonej żywotności. Kompatybilny z SC, FC, ST,Rodzaje złączy LC i dostosowywane do wymagań klienta.

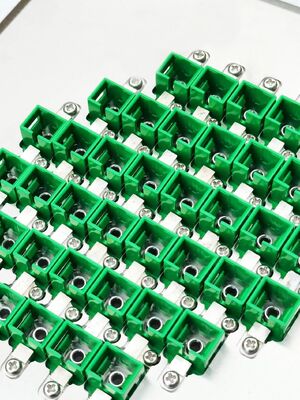

- Wyposażenie do łączników SC/APC z łatwym mechanizmem wymiany przegubowej
- Wysoka wydajność: poleruje do 36 złączy na cykl
- Wydajność pierwszego przejścia dla jakości końcowej powierzchni osiąga 98-100%
- Struktura IPC z niezależną kompresją dla każdego złącza
- Strata zwrotu APC ≥60 dB, strata wstawienia ≤0,20 dB (typowa)
- Akcesoria wymienne w celu wydłużenia okresu użytkowania
| Model | SC-UPC-24 | SC-APC-26 | SC-APC-36 |
|---|---|---|---|
| Marka | CLX | CLX | CLX |
| Rodzaj złącza | SC UPC | SC APC | SC APC |
| Strona końcowa | UPC | APC | APC |
| Średnica żurawki | 2.5 mm | 2.5 mm | 2.5 mm |
| Pojemność | 24 pozycje | 26 pozycji | 36 pozycji |
| Utrata wstawienia | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,20 dB |
| Strata zwrotu | ≥ 50 dB (UPC) | ≥ 60 dB (APC) | ≥ 60 dB (APC) |
| Materiał | Stali nierdzewnej S136 | ||
| Rozmiar (L*W*H) | 174*174*26 mm | ||
| Waga | 10,5 kg netto / 2,0 kg brutto | ||
| Przystosowane maszyny | Maszyna do polerowania CLX-02E, maszyna do polerowania Seikoh Giken SFP-550 i podobne maszyny | ||
Dostępne w konfiguracjach 24, 32 i 36 pozycji dla złączy FC/PC o tej samej wysokiej jakości konstrukcji i standardów wydajności.
| Model | FC-PC-24 | FC-PC-32 | FC-PC-36 |
|---|---|---|---|
| Rodzaj złącza | FC PC | FC PC | FC PC |
| Strona końcowa | PC | PC | PC |
| Strata zwrotu | ≥ 55dB (PC) | ≥ 55dB (PC) | ≥ 55dB (PC) |
Wysokiej jakości polerowanie końcowe bez białych plam lub zadrapań, wyraźnie widoczne krawędzie włókien.
| Rodzaj złącza | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Utrata wstawienia | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Strata zwrotu | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| Parametry | Kryterium UPC | Kryterium APC |
|---|---|---|
| Promień krzywizny | 5-25 mm | 5-12 mm |
| Zmiana szczytu | 0-50 μm | 0-50 μm |
| Wysokość włókna | -100~+50 μm | -100~+50 μm |
| Kąt | n/a | 80,00+/-0,50° |
Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd. została założona w 2010 r. jako firma zajmująca się sprzętem komunikacyjnym optycznym, integrująca badania i rozwój, produkcję,usługi posprzedażowe i usługi techniczne.
Najważniejsze cechy produktu
Wysokowydajny przyrząd polerski SC APC poleruje 36 złączy na cykl. Charakteryzuje się hartowaną stalą S2316 zapewniającą trwałość, strukturą IPC zapewniającą wydajność ponad 98% i osiąga stratę odbiciową ≥60dB i tłumienność wtrąceniową ≤0,20dB. 1 rok gwarancji.
