Name: E2000/APC20 Urządzenie do polerowania włókien optycznych w porcie do użytku FTTH z konstrukcją ze stali nierdzewnej S136
Brand: Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.
SKU: E2000/PC-20, E2000/PC-20
Price: 405.00 USD
Availability: InStock

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Tworzywo: S136 ze stali nierdzewnej

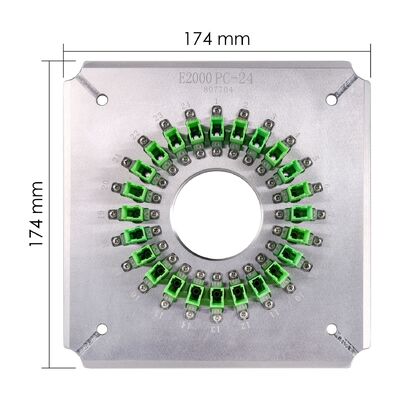

Wymiary: 174 mm x 174 mm x 26 mm

Waga: 1,2 kg

Liczba błonnika: 24

Rozmiar uchwytu okuć: 2,5 mm

Typ złącza: PC PC

Powierzchnia czołowa: komputer

Średnica ferruli: 2,5 mm

Pojemność: 24 pozycje

Utrata wtrąceniowa: ≤0,20 dB

Strata zwrotu: ≥55 dB (komputer)

Promień krzywizny: 5-25 mm

Przesunięcie wierzchołka: 0-50μm

Wysokość światłowodowa: -100~+50μm

Kąt: 8,00+/-0,50°

Podkreślić:

Urządzenie do polerowania ze stali nierdzewnej S136

Przyrząd do polerowania portów E2000/APC20

FTTH Użyj uchwytu do polerowania

Podstawowe informacje

Miejsce pochodzenia: Guangdong, Chiny

Nazwa handlowa: Chuanglixun

Numer modelu: E2000/PC-20, E2000/PC-20

Zapłata

Galeria

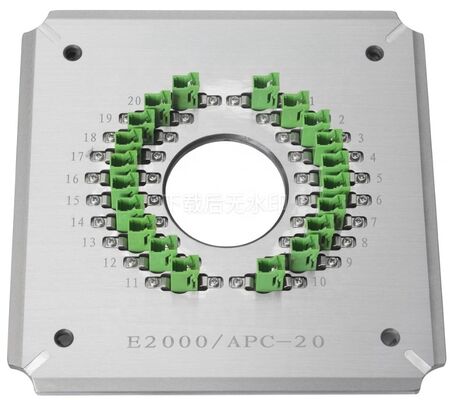

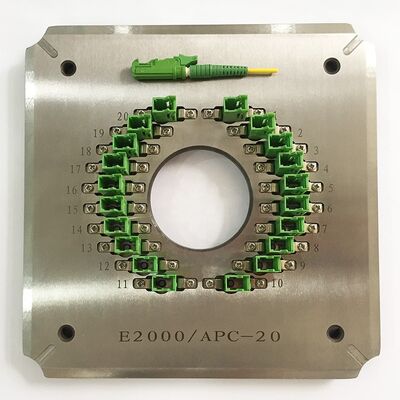

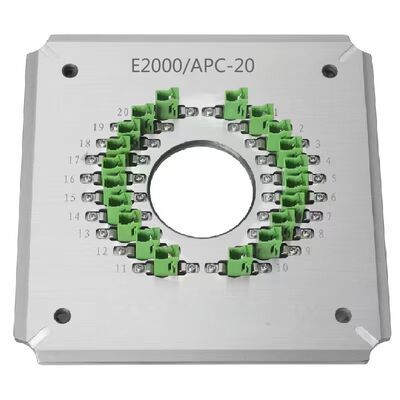

E2000/APC20 Urządzenie do polerowania włókien optycznych w porcie do użytku FTTH z konstrukcją ze stali nierdzewnej S136

opis produktu

E 2000/APC20 Przystosowanie do polerowania włókien optycznych w portach do użytku w sieci FTTH

Przegląd produktu

Ten wysokiej stabilności urządzenie do polerowania włókna/sztuka zapewnia wyjątkową jakość powierzchni dla złączy E2000/PC-20.zapewnia długą żywotność i niezawodną wydajność w zastosowaniach FTTH.

Kluczowe cechy

Specjalnie zaprojektowane do złączy E2000/PC-20
Łatwa zmiana z prostą, elastyczną obsługą
Wysoka wydajność: poleruje do 20 złączy na cykl
Wydajność pierwszego przejścia dla jakości końcowej powierzchni osiąga 98%-100%
Struktura IPC z niezależną kompresją dla każdego złącza
Poziom przejścia przy interferencji ≥ 98% (zwykle 100% według norm IEC)
Strata zwrotu PC ≥ 55 dB, strata wstawienia ≤ 0,20 dB (typowa)
Wymienne akcesoria znacząco wydłużają żywotność

Specyfikacje techniczne

Model	FC-PC-24	FC-PC-32	FC-PC-36
Marka	CLX	CLX	CLX
Rodzaj złącza	FC PC	FC PC	FC PC
Strona końcowa	PC	PC	PC
Średnica żurawki	2.5 mm	2.5 mm	2.5 mm
Pojemność	24 pozycje	32 pozycje	36 pozycji
Utrata wstawienia	≤ 0,20 dB	≤ 0,20 dB	≤ 0,20 dB
Strata zwrotu	≥ 55dB (PC)	≥ 55dB (PC)	≥ 55dB (PC)
Zastosowanie	Politykowanie zmontowanych złączy FC PC
Materiał	Stal nierdzewna
Rozmiar (LWH)	17417426 mm
Waga netto / Waga brutto	10,5 kg / 2,0 kg
Przystosowane maszyny	Maszyna do polerowania CLX-02E, maszyna do polerowania Seikoh Giken SFP-550 i podobne maszyny

Wyniki działania polerowania

Politykowane powierzchnie kołnierzy złącznych:

Wysokiej jakości polerowanie końcowe bez białych plam, zadrapań i wyraźnie widocznych krawędzi włókien.

Wyniki badań utraty wstawienia i zwrotu:

Rodzaj złącza	SM/UPC	SM/APC	MM/UPC
Utrata wstawienia	≤ 0,20 dB	≤ 0,20 dB	≤ 0,50 dB
Strata zwrotu	≥ 55 dB	≥ 60 dB	≥ 30 dB

Wyniki badań geometrycznych:

Parametry	Kryterium UPC	Kryterium APC
Promień krzywizny	5-25 mm	5-12 mm
Zmiana szczytu	0-50 μm	0-50 μm
Wysokość włókna	-100~+50 μm	-100~+50 μm
Kąt	n/a	80,00+/-0,50°

Profil producenta

Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd., założona w 2010 r., jest firmą zajmującą się sprzętem komunikacyjnym optycznym, integrującą badania i rozwój, produkcję,usługi posprzedażowe i usługi techniczneZapewniamy wysokiej jakości produkty, kompleksową obsługę posprzedażną i bezpłatne wsparcie techniczne dla wyzwań związanych z produkcją łączników światłowodowych.
