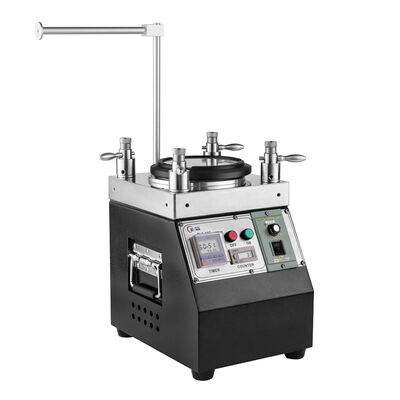

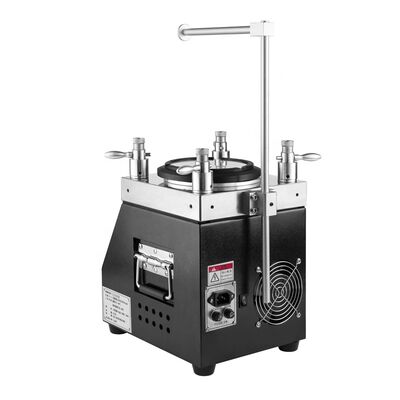

Wysoce precyzyjna maszyna do polerowania włókna optycznego o pojemności 48 sztuk MU/LC, 98% wydajności pierwszego przejścia i regulowanej prędkości 140 obr./min. do produkcji przewodów do patchów włókienniczych
Szczegóły produktu
| Zasilanie: | 220–230 V AC 50 Hz/60 Hz | Waga: | 28 kg |
|---|---|---|---|
| Rozmiar płytki polerskiej: | 127mm | Prędkość obrotowa: | 0-150 obr./min |
| Temperatura pracy: | 8°C°-45°C° | Rozmiar maszyny: | Dł. 240 mm × szer. 240 mm × wys. 260 mm |
| elektryczność: | 126w | wilgotność względna: | 15%~85% |

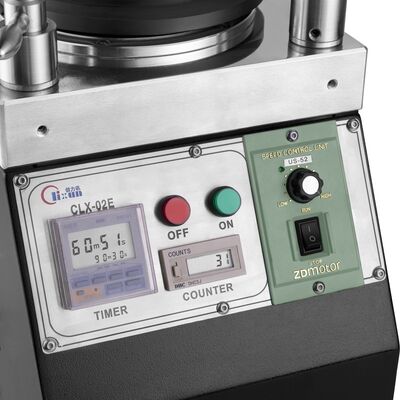

| Ustawienia czasu: | 99 min 99 s (maks.) | Prędkość płyty obrotowej: | 140 obr./min |
| Wysokość skoczności talerzowej: | < 10 um | Konfiguracja ciśnienia: | 21 ~ 36 N/cm2 |
| Hałasowy rozładunek Mniej: | Libracja 50 dB | Stan pracy: | 0,25 g 5~100 Hz 10 min |
| Stan zatrzymania: | 0,50 g 5~100 Hz 10 min | ||
| Podkreślić |
48 sztuk maszyny do polerowania włókna optycznego o pojemności MU/LC,Maszyna do produkcji światłowodowych kabli krosowych z 98% wydajnością przy pierwszym przejściu,Maszyna do polerowania łączników światłowodowych o prędkości regulowanej 140 obr./min |
||
Opis produktu
- Urządzenia do polerowania włókna optycznego o wysokiej precyzji
- Szybko zmieniające się gładki do polerowania w celu sprawnego działania

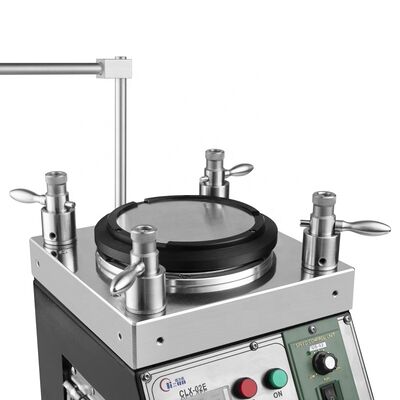

- Ścieżki polerowania orbity planetarnej z regulowaną prędkością obrotową (standardowo 140 obr./min)
- Wysoka pojemność: 48 sztuk dla złączy MU/LC, 36 sztuk dla złączy SC/FC/ST
- 98-100% wydajności pierwszego przejścia dla jakości końcowej powierzchni
- Struktura IPC z niezależną kompresją dla każdego złącza
- Doskonała wydajność: utrata zwrotu APC ≥ 60 dB, utrata zwrotu PC/UPC ≥ 55 dB, utrata wstawienia ≤ 0,20 dB
- Trwała konstrukcja ze stali nierdzewnej o długości użytkowania 8-10 lat
| Parametry | Specyfikacja |
|---|---|
| Rodzaj maszyny | CLX-02E |
| Wielkość maszyny | 240 mm × 240 mm × 260 mm |
| Waga netto | 28 kg |
| Wprowadzenie mocy | 110-230VAC 50Hz/60Hz |
| Energia elektryczna | 126 W |
| Względna wilgotność | 15%-85% |
| Temperatura pracy | 8°C-45°C |
| Średnica płyty obrotowej | 127 mm (5 cali) |
| Ustawienia czasu | 99 min 99 sekundy maksymalnie |
| Prędkość obrotu | 140 obr./min |
| Wysokość skoku płyty | < 10 μm |
| Konfiguracja ciśnienia | 21-36 N/cm2 |
| Poziom hałasu | < 50 dB |
| Rodzaj złącza | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Utrata wstawienia | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Strata zwrotu | ≥ 55 dB | ≥ 55 dB | ≥ 30 dB |
| Parametry | Kryterium UPC | Kryterium APC |
|---|---|---|
| Promień krzywizny | 5-25 mm | 5-12 mm |
| Zmiana szczytu | 0-50 μm | 0-50 μm |
| Wysokość włókna | -100 do +50 μm | -100 do +50 μm |
| Kąt | n/a | 80,00±0,50° |
Najważniejsze cechy produktu
Wysoce precyzyjna polerka światłowodowa CLX-02E zapewnia wydajność pierwszego przejścia na poziomie 98-100% zgodnie z normą GR-326. Obsługuje złącza LC, SC, ST, FC z technologią uchwytów IPC. Posiada regulowaną prędkość (0-150 obr./min), 2-letnią gwarancję i 8-10-letnią żywotność w przypadku produkcji masowej.
