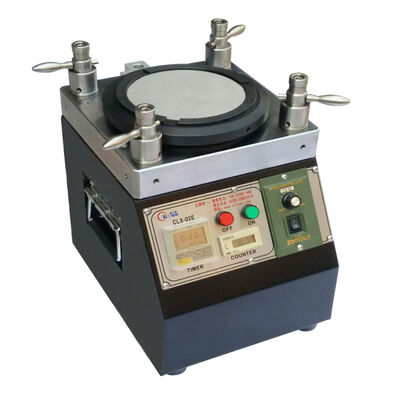

Wysokiej precyzji maszyna do polerowania włókien optycznych z 48 sztukami MU / LC Pojemność 98% Pierwszy przejście wydajność i regulowana prędkość 140RPM
Szczegóły produktu
| Zasilanie: | 110~220V AC 50Hz/60Hz | Waga netto: | 28 kg |
|---|---|---|---|
| Rozmiar maszyny: | Dł. 240 (mm) x szer. 240 (mm) x wys. 260 (mm) | wilgotność względna: | 15%~85% |
| Temperatura pracy: | 10° ~ 40° stopni Celsjusza | Rozmiar płytki polerskiej: | 127mm |
| Utrata wtrąceniowa: | ≤0,20dB (typowo) | Strata zwrotu: | PC(UPC) ≥55dB, APC ≥60dB |
| elektryczność: | 126 W | Ustawienia czasu: | 99 min 99 s (maks.) |
| Prędkość obrotowa polerowania: | 140 obr./min | Maksymalna wydajność polerowania: | 48 szt. dla złączy MU i LC, 36 szt. dla SC, FC, ST |
| Wydajność pierwszego przejścia: | 98% ~ 100% | Szybkość przejścia 3D: | >= 98% (100% typowo, zgodnie z IEC) |
| Promień krzywizny: | 5–25 mm (UPC), 5–12 mm (APC) | ||
| Podkreślić |
Maszyna do polerowania światłowodów o pojemności 48 sztuk MU/LC,Wydajność pierwszego przejścia: 98% Polerka światłowodowa,Maszyna do polerowania patchcordów światłowodowych o regulowanej prędkości 140 obr./min |
||
Opis produktu
- Urządzenia do polerowania włókna optycznego o wysokiej precyzji
- Szybko zmieniające się gładki do polerowania w celu sprawnego działania
- Ścieżki polerowania orbity planety z regulowaną prędkością obrotową (zwykle 140 RPM)
- Maksymalna pojemność: 48 sztuk dla złączy MU i LC, 36 sztuk dla złączy SC, FC, ST
- Wysoka wydajność z 98% 100% pierwszego przejścia dla jakości powierzchni końcowej
- Zestaw do polerowania włókien struktury IPC z niezależną kompresją dla każdego złącza
- Wskaźnik przepuszczalności 3D polerowania łączników światłowodowych ≥98% (zwykle 100% zgodnie z IEC)
- Utrata zwrotu APC ≥ 60 dB, utrata zwrotu PC ((UPC) ≥ 55 dB, utrata wstawienia ≤ 0,20 dB (typowa)
- Wysokiej jakości konstrukcja ze stali nierdzewnej z obróbką cieplną zapewnia precyzję i trwałość
- Doskonała stabilność z okresem eksploatacji 8-10 lat
| Parametry | Specyfikacja |
|---|---|
| Rodzaj maszyny | CLX-02E |
| Wielkość produktu | L 240 mm × W 240 mm × H 260 mm |
| Waga netto | 28 kg |
| Zasilanie | 110~230VAC 50Hz/60Hz |
| Energia elektryczna | 126 W |
| Względna wilgotność | 15% ~ 85% |
| Temperatura pracy | 8°C do 45°C |
| Nadmiar obciążenia płytki obrotowej | 127 mm (5 cali) |
| Ustawienia czasu | 99 min 99 s (maksymalnie) |
| Utrata wstawienia | ≤ 0,20 dB (typowy) |
| Strata zwrotu | PC ((UPC) ≥ 55 dB, APC ≥ 60 dB |
| Rodzaj złącza | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Utrata wstawienia | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Strata zwrotu | ≥ 55 dB | ≥ 60 dB | ≥ 30 dB |
| Parametry | Kryterium UPC | Kryterium APC |
|---|---|---|
| Promień krzywizny | 5-25 mm | 5-12 mm |
| Zmiana szczytu | 0-50 μm | 0-50 μm |
| Wysokość włókna | -100~+50 μm | -100~+50 μm |
| Kąt | n/a | 80,00+/-0,50° |
Założona w 2010 roku Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd. jest firmą zajmującą się sprzętem komunikacyjnym optycznym, integrującą badania i rozwój, produkcję,usługi posprzedażowe i usługi techniczneNie tylko sprzedajemy wysokiej jakości produkty i świadczymy dobrą obsługę posprzedażną, ale również zapewniamy naszym klientom bezpłatne wsparcie techniczne.Oferujemy skuteczne rozwiązania problemów technicznych związanych z produkcją złączy światłowodowych.
Najważniejsze cechy produktu
Precyzyjna polerka światłowodowa do FTTH. Osiąga tłumienność wtrąceniową ≤0,20dB, stratę odbiciową ≥55dB (UPC), ≥60dB (APC). Obsługuje 36-48 złączy jednocześnie z wydajnością pierwszego przejścia 98-100%. Trwała konstrukcja ze stali nierdzewnej, 2 lata gwarancji.
