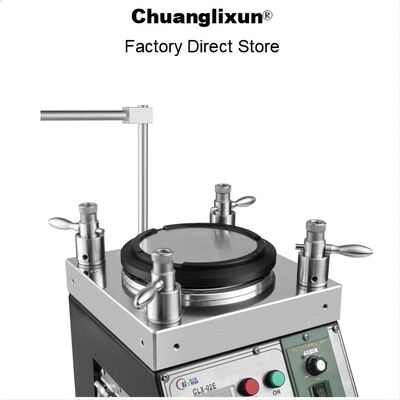

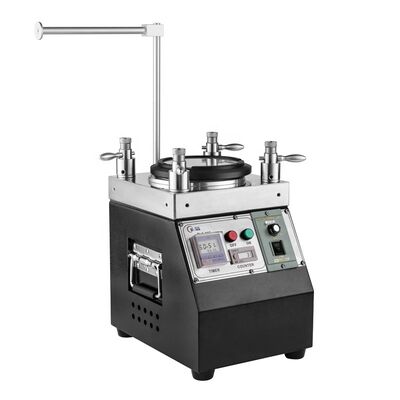

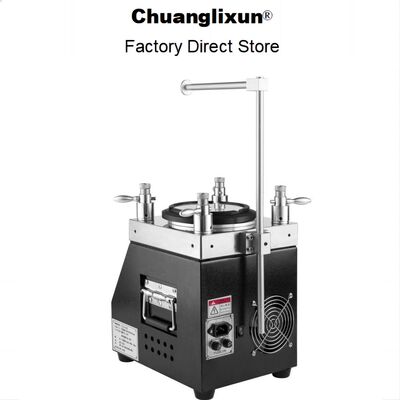

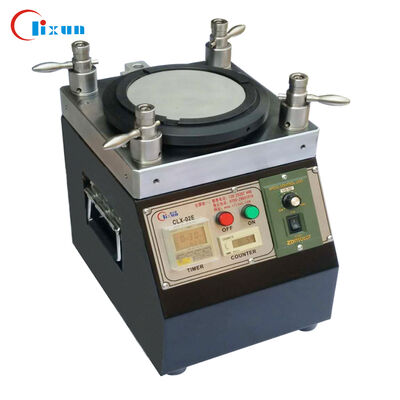

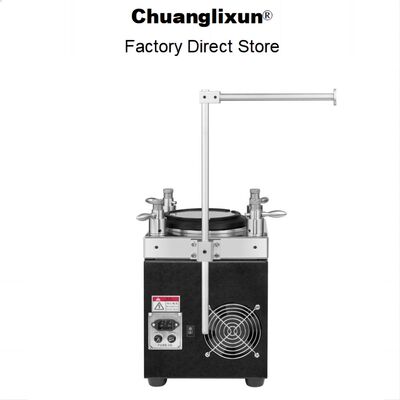

CLX-02E Wysokoprzyjrzysta maszyna do polerowania włókna optycznego o pojemności 36 SC/52 LC i konstrukcji ze stali nierdzewnej do użytku fabrycznego/laboratoryjnego
Szczegóły produktu
| Wydajność polerowania: | SC 36 maks., LC 52 maks | Skok na wysokość: | <10um |
|---|---|---|---|
| Waga netto: | 28 kg | Rozmiar maszyny: | 240x240x260mm |
| Rozmiar płytki polerskiej: | 127 mm (5 cali) | Wejście zasilania: | 110 ~ 230 V AC 50 Hz/60 Hz |
| elektryczność: | 126 W | wilgotność względna: | 15%~85% |
| Temperatura pracy: | 10 ℃ ~ 40 ℃ | Tworzywo: | Stal nierdzewna |
| Ustawienia czasu: | 99 min 99 s (maks.) | Prędkość obrotowa: | 140 obr./min |
| Utrata wtrąceniowa: | ≤0,20dB (SM), ≤0,50dB (MM) | Strata zwrotu: | ≥55dB (SM), ≥30dB (MM) |
| Krzywizna promienia: | 5–25 mm (UPC), 5–12 mm (APC) | ||
| Podkreślić |
Polerka światłowodowa o wydajności 36 SC/52 LC,Precyzyjna polerka do złączy światłowodowych,Sprzęt do polerowania światłowodów ze stali nierdzewnej |
||
Opis produktu
Maszyna do polerowania włókna optycznego CLX-02E została zaprojektowana na podstawie międzynarodowych uniwersalnych standardów i bogatego doświadczenia praktycznego.To zaawansowane wyposażenie przekracza wymagania geometrii końcowej powierzchni GR-326 i zawiera kompresję czterech narożników z innowacyjną technologią IPC, zapewniając wiodące w branży wyniki.
Specjalnie zaprojektowana do produkcji masowej, maszyna ta konsekwentnie wytwarza doskonałe końcowe powierzchnie złączy dla złączy LC, SC, ST, FC, MTRJ, E2000 i obsługuje aplikacje polerowania kątowego.Wydajność pozostaje niezmienna, niezależnie od tego, czy jednocześnie wypolerowuje się 1 lub 24 złącza.
- Urządzenia do polerowania włókna optycznego o wysokiej precyzji z ścieżkami polerowania orbity planetarnej
- Szybko zmieniające się gładki do polerowania w celu sprawnego działania
- Zmienna prędkość obrotowa polerowania (zwykle 140 obrotów na minutę)
- Maksymalna pojemność: 48 sztuk dla złączy MU/LC, 36 sztuk dla złączy SC/FC/ST
- Poziom wydajności pierwszego przejścia 98-100% dla jakości powierzchni końcowej
- Struktura IPC z niezależną kompresją dla każdego złącza
- Wskaźnik sprawności 3D ≥98% (zazwyczaj 100% według norm IEC)
- Utrata zwrotu APC ≥ 60 dB, utrata zwrotu PC/UPC ≥ 55 dB
- Strata wstawienia ≤ 0,20 dB (typowa)
- Wysokiej jakości konstrukcja ze stali nierdzewnej poddanej obróbce cieplnej w celu zapewnienia precyzji i trwałości
- Doskonała stabilność z okresem eksploatacji 8-10 lat
| Wielkość maszyny | L 240 mm × W 240 mm × H 260 mm |
| Waga netto | 28 kg |
| Wprowadzenie mocy | 110-230VAC 50Hz/60Hz |
| Energia elektryczna | 126 W |
| Względna wilgotność | 15%-85% |
| Temperatura pracy | 10°C-40°C |
| Materiał | Stal nierdzewna |
| Ustawienia czasu | 99 min 99 s (maksymalnie) |
| Prędkość obrotu płyty obrotowej | 140 obr./min |
| Wysokość skoku z płytki | < 10 μm |
Wysokiej jakości polerowanie końcowe bez białych plam, zadrapań i wyraźnie widocznych krawędzi włókien.
| Rodzaj złącza | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Utrata wstawienia | ≤ 0,20 dB | ≤ 0,20 dB | ≤ 0,50 dB |
| Strata zwrotu | ≥ 55 dB | ≥ 55 dB | ≥ 30 dB |
| Parametry | Kryterium UPC | Kryterium APC |
|---|---|---|
| Promień krzywizny | 5-25 mm | 5-12 mm |
| Zmiana szczytu | 0-50 μm | 0-50 μm |
| Wysokość włókna | -100~+50 μm | -100~+50 μm |
| Kąt | n/a | 80,00+/-0,50° |
Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.
Założona w 2010 roku Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd. jest firmą zajmującą się sprzętem komunikacyjnym optycznym, integrującą badania i rozwój, produkcję,usługi posprzedażowe i usługi techniczneZapewniamy wysokiej jakości produkty, kompleksową obsługę posprzedażną i bezpłatne wsparcie techniczne dla wyzwań związanych z produkcją łączników światłowodowych.
Wykorzystujemy główne globalne przewoźnicy, w tym DHL, FEDEX, UPS, EMS, TNT, lub przewozy morskie.i wybierzemy najbardziej opłacalną metodę wysyłki na podstawie ilości zamówienia.
Najważniejsze cechy produktu
Polerka światłowodowa CLX-02E zapewnia precyzyjne polerowanie powierzchni czołowych kabli krosowych FTTH. Charakteryzuje się wydajnością 36 SC/52 LC, wydajnością przy pierwszym przejściu 98–100% i wynikami zgodnymi z IEC. Zbudowany z wytrzymałej stali nierdzewnej do użytku w fabryce/laboratorium, objęty 2-letnią gwarancją.
