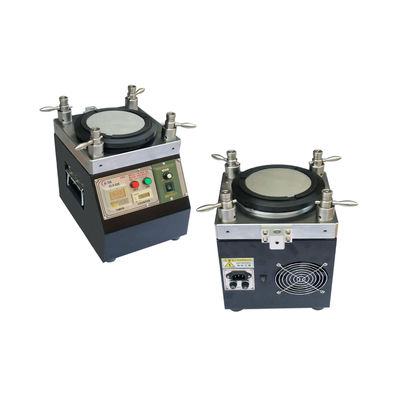

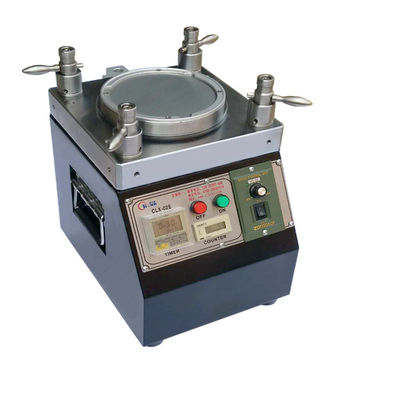

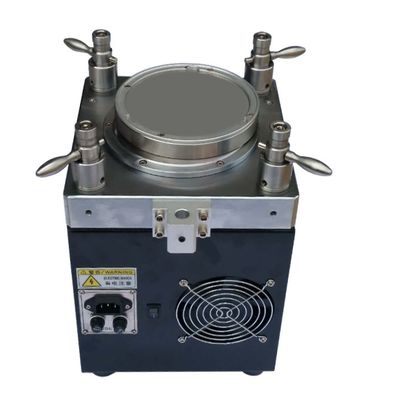

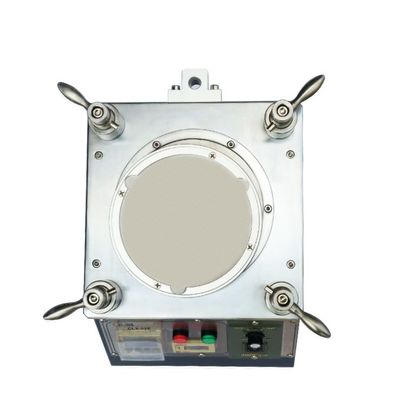

Wysoce precyzyjna maszyna do polerowania włókna optycznego z regulowaną prędkością 140 obrotów na minutę dla 48 złączy MU/LC i 36 złączy SC/FC/ST
Szczegóły produktu
| Woltaż: | 110 ~ 230 V AC 50 Hz/60 Hz | Moc: | 126w |
|---|---|---|---|
| Waga: | 27 kg | Wymiary: | Dł. 240 mm x szer. 240 mm x wys. 260 mm |
| Typ złącza: | SC/FC/ST/LC/E2000/SMA905/MU | Temperatura pracy: | 8°C-45°C |
| Płyta obrotowa OD: | 127 mm (5 cali) | Ustawienia czasu: | 99 min 99 s (maks.) |
| Prędkość obrotowa: | 140 obr./min | Skok talerzowy: | < 10 um |
| Konfiguracja ciśnienia: | 21 ~ 36 N/cm2 | Poziom hałasu: | < 50dB |
| Wibracje stanu pracy: | 0,25 g 5~100 Hz 10 min | Zatrzymywanie wibracji stanu: | 0,50 g 5~100 Hz 10 min |
| Wilgotność względna: | 15%~85% | ||
| Podkreślić |
Maszyna do polerowania włókna optycznego o prędkości regulowanej 140 obrotów na minutę,48 sztuk MU/LC pojemność Patch Cord Polishing Machine,36 sztuk SC/FC/ST pojemność Fiber Connector Polisher |
||
Opis produktu
- Wysokoprecyzyjny sprzęt do polerowania światłowodów

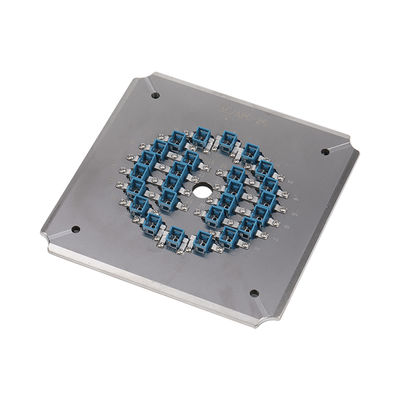

- Szybkowymienne uchwyty polerskie dla efektywnej pracy
- Ścieżki polerowania po orbicie planetarnej z regulowaną prędkością obrotową (zazwyczaj 140 obr./min)
- Duża pojemność: 48 szt. dla złączy MU/LC, 36 szt. dla złączy SC/FC/ST
- 98%-100% wydajności przy pierwszym przejściu dla jakości czoła
- Mocowanie struktury IPC z niezależną kompresją dla każdego złącza
- Współczynnik przepuszczalności 3D ≥98% (zazwyczaj 100% zgodnie ze standardami IEC)
- Strata odbiciowa APC ≥60dB, strata odbiciowa PC(UPC) ≥55dB, strata wtrąceniowa ≤0,20dB (typowo)
- Konstrukcja ze stali nierdzewnej poddanej obróbce cieplnej dla precyzji i trwałości (żywotność 8-10 lat)
| Specyfikacja | Wartość |
|---|---|
| Typ maszyny | CLX-02E |
| Rozmiar maszyny | D 240mm × Sz 240mm × W 260mm |
| Waga netto | 28kg |
| Zasilanie | 110~230VAC 50Hz/60Hz |
| Moc elektryczna | 126w |
| Wilgotność względna | 15%~85% |
| Temperatura pracy | 8℃~45℃ |
| Średnica zewnętrzna płyty obrotowej | 127 mm (5 cali) |
| Ustawienia czasu | 99 min 99 sek (Maks.) |
| Prędkość płyty obrotowej | 140 obr./min |
| Wysokość skoku płyty | < 10 μm |
| Konfiguracja ciśnienia | 21 ~ 36 N/cm² |
| Poziom hałasu | < 50 dB |
| Typ złącza | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Strata wtrąceniowa | ≤0,20dB | ≤0,20dB | ≤0,50dB |
| Strata odbiciowa | ≥55dB | ≥55dB | ≥30dB |
| Parametry | Kryterium UPC | Kryterium APC |
|---|---|---|
| Promień krzywizny | 5-25mm | 5-12mm |
| Przesunięcie wierzchołka | 0-50μm | 0-50μm |
| Wysokość włókna | -100~+50μm | -100~+50μm |
| Kąt | n/a | 8,00+/-0,50° |
