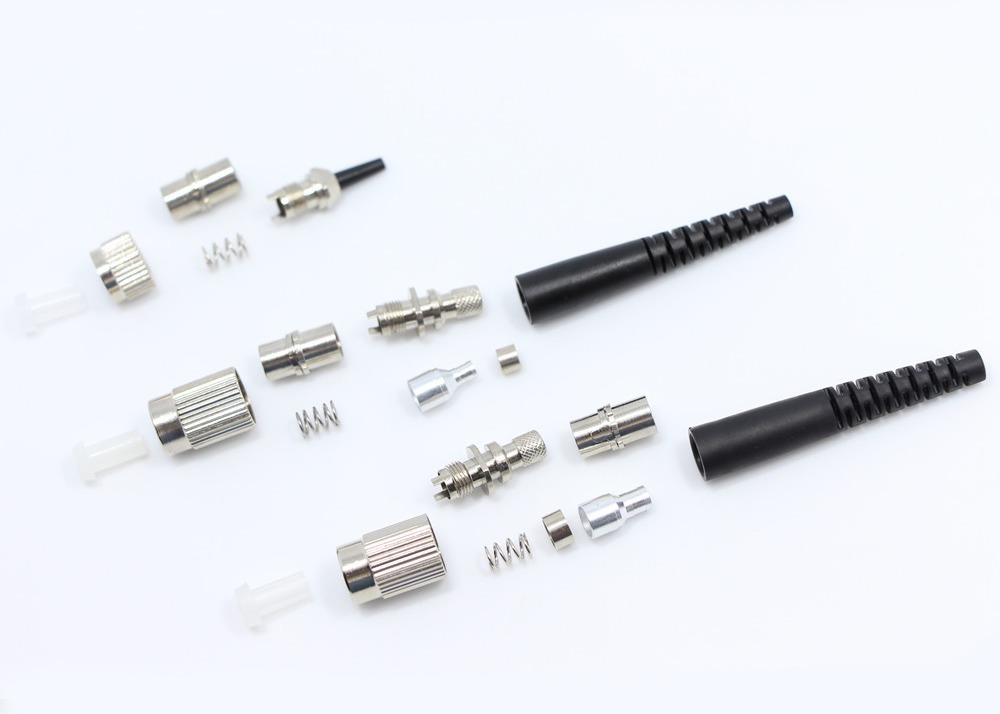

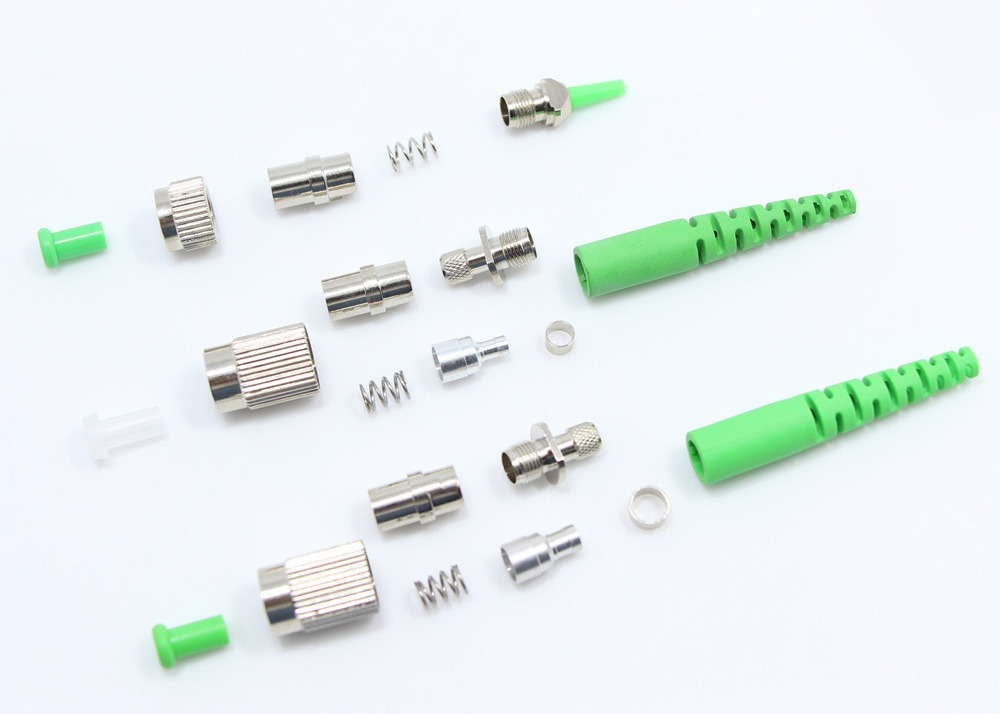

Części złącza światłowodowego FC Złącze światłowodowe FC
Model:SX-SM-FC
Miejsce pochodzenia: ShenZhen, Chiny!
Opis
1. Może tworzyć ciągłą ścieżkę światła.
2. Powtarzalna obsługa.
3. Może być podłączony do urządzeń aktywnych lub pasywnych.
4. Ruchome połączenie z systemem i licznikiem.
5. Jest szeroko stosowany w komunikacji optycznej, czujnikach optycznych i innych zastosowaniach optycznych, takich jak dalekobieżna sieć linii miejskich, MAN, sieć dostępowa, sieć światłowodowa CATV, światłowodowa sieć danych, system DWDM itp. Jest to najczęściej używane obecnie optyczne urządzenie pasywne.
Podstawowe zasady i Funkcja
1. Złącze światłowodowe można podzielić na trzy części w zależności od konstrukcji: (1) wkład ceramiczny, (2) konstrukcja połączenia (złożona z kawałków), (3) kabel światłowodowy.
2. Złącza światłowodowe są podzielone na PC i APC zgodnie z kształtem czoła, a powierzchnia końcowa złącza APC jest ogólnie uziemiona pod kątem 8 stopni nachylenia.
3. Złącza światłowodowe są podzielone na FC, SC, ST, MU, LC, MT-RJ, MPO, MPX, krótkie serie sprzęgające i tak dalej.
4. Zgodnie z ceramiczną powierzchnią końcową szlifowania: PC i APC
5. W zależności od rodzaju powszechnie stosowanego złącza włókno dzieli się na: jednomodowy, wielomodowy
6. W zależności od rozmiaru kabla światłowodowego: Ø3,0 mm, chip 2,0 mm i 0,9 mm
Specyfikacje
| Parametr |
Jednostka |
FC, SC, LC |
ST,MU |
MT-RJ, MPO |
| SM |
MM |
SM |
MM |
SM |
MM |
| PC |
UPC |
APC |
PC |
PC |
UPC |
PC |
PC |
UPC |
PC |
| Strata wtrąceniowa |
dB |
≤0,3 |
≤0,2 |
≤0,3 |
≤0,2 |
≤0,2 |
≤0,2 |
≤0,2 |
≤0,3 |
≤0,2 |
≤0,2 |
| Strata zwrotu |
dB |
≥45 |
≥50 |
≥60 |
≥30 |
≥50 |
≥50 |
≥30 |
≥45 |
≥50 |
≥35 |
| Długość fali roboczej |
Nm |
1310,1550 |
1310,1550 |
1310,1550 |
| Wymienność |
dB |
≤0,2 |
≤0,2 |
≤0,2 |
| Wibracja |
dB |
≤0,2 |
≤0,2 |
≤0,2 |
| Temperatura robocza |
℃ |
-40～+75 |
-40～+75 |
-40～+75 |
| Temperatura przechowywania |
℃ |
-40～+85 |
-45～+85 |
-45～+85 |
| Średnica kabla |
mm |
φ3,0,φ2,0,φ0,9 |
φ3,0,φ2,0,φ0,9 |
φ3,0,φ2,0,φ0,9 |
Podanie
-sieci WAN, LAN, CATV
-Sprzęt pomiarowy
-System komunikacji
-Sieci telekomunikacyjne
