Złącza światłowodowe z tworzywa sztucznego FTTH, szybkozłącza światłowodowe 2 * 3 mm
Szczegóły produktu
| Nazwa produktu: | Szybkozłącze światłowodowe SC UPC | kolor: | niebieski |
|---|---|---|---|
| Podanie: | FTTH FTTB FTTX Network | Utrata zwrotu: | ≥50dB |
| utrata wtrąceniowa: | ≤ 0,3dB | ||
| Podkreślić |
Złącza światłowodowe z tworzywa sztucznego 2*3mm,złącza światłowodowe Quick Connect 2*3mm,złącza światłowodowe Quick Connect |
||
Opis produktu

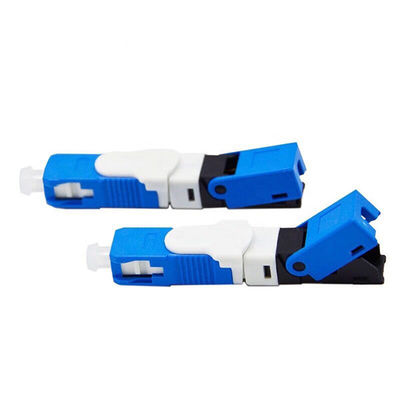

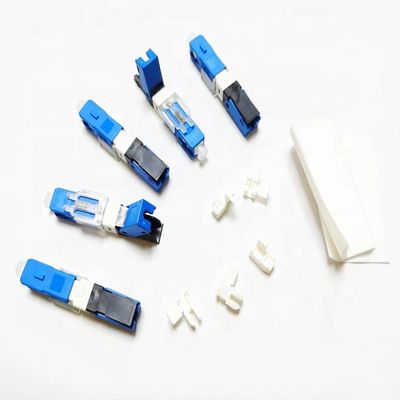

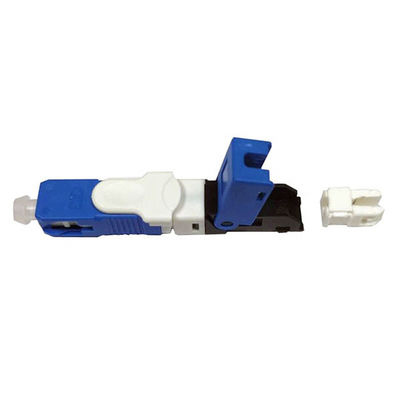

ESC250D SC Szybkozłącze UPC Szybkozłącze światłowodowe
Opis produktu
Szybkie złącze (złącze do montażu w terenie lub złącze światłowodowe zakończone w terenie, złącze światłowodowe do szybkiego montażu) to rewolucyjne złącze światłowodowe do instalacji w terenie, które nie wymaga epoksydowania ani polerowania.Unikalna konstrukcja opatentowanego mechanicznego korpusu spawu zawiera fabrycznie zamontowany króciec światłowodowy i wstępnie wypolerowaną ceramiczną ferrulę.Korzystanie z tego montażu na miejscu
złącze optyczne, można poprawić elastyczność projektowania okablowania optycznego, a także skrócić czas potrzebny na zakończenie światłowodu.Seria Fast Connector jest już popularnym rozwiązaniem dla okablowania optycznego wewnątrz budynków i podłóg dla aplikacji LAN i CCTV oraz FTTH.
Specyfikacja
| Nazwa | Specyfikacja |
| Rodzaj włókna | Tryb pojedynczy lub tryb Multi |
| Dotyczy | Wewnętrzne lub zewnętrzne FTTH |
| Średnica kabla | 2*3mm |
| Średnica rdzenia ceramicznego | 2,499 ± 0,002 mm |
| Koncentryczność rdzenia ceramicznego | ≤0,5um |
| Materiał części z tworzyw sztucznych | PBT (korpus główny);PEI (rdzeń wewnętrzny); Zaślepka (PE) |
| Materiał sprężynowy | 304 |
Wstawiona powierzchnia końcowa
1. Metoda kontroli czoła wtyczki: 400 # przyrząd do kontroli końca 100% test.
2. Regionalna mapa szkicowa.
3. Wymaganie czoła.
| Wada regionu | Region A (0~25um) |
Region B (25~125um) |
Region C (125~250um) |
| Zadraśnięcie | Pozwól na jedno zadrapanie nie więcej niż rdzeń włókna i szerokość ≤ 1um | Pozwól na dwa zadrapania i szerokość ≤2um | Pozwól na pięć zadrapań i szerokość ≤ 2um |
| Łata | Pozwól, aby jedna plamka nie była większa niż rdzeń włókna i średnica ≤ 1um | Pozwól na dwie plamki i średnicę ≤2um | Pozwól na dwie plamki i średnicę ≤ 5um |
| Fartuch | Pomiędzy obszarem B a obszarem C zezwól na fartuch, którego szerokość otworu jest mniejsza niż 5um; a długość fartucha jest mniejsza niż 30% obwód końca włókna |
||
Wstaw czoło rdzenia 3D
| PC | UPC | |
| Wysokość włókna (nm) | -100~+50 | -100~+50 |
| Promień krzywizny (mm) | 5~12 | 10~25 |
| Przesunięcie wierzchołka (um) | ≤50 | |
| Błąd kąta (°) | ±0,3 | |
Długość cięcia włókien
Załącznik pierwszy, Badania środowiskoweEn
| Projekt | Warunki testowe | Indeks | Proporcja monitorowania |
| Wysoka temperatura | 85 ℃, 96 H | ΔIL ≤ 0,2 dB | Losowe monitorowanie WIP 5 sztuk |
| Niska temperatura | -25 ℃, 96H | ΔIL ≤ 0,2 dB | |
| Pętla | -25 ~ + 85 ℃, 3,5 H / cykl, 40-krotna pętla | ΔIL ≤ 0,2 dB | |
| Gorący i wilgotny | 110 ℃, 90% RH, 2 ciśnienie atmosferyczne, 96 H | ΔIL ≤ 0,2 dB | |
| Zanurzenie | 43ºC, PH5,5,168H | ΔIL ≤ 0,2 dB |
Załącznik drugi,Test mechaniczny
| Projekt | Warunki testowe | Indeks | Proporcja monitorowania |
| Atakować | 1,8 m, trzy osiowe, 8 razy / osiowe | ΔIL≤0.2dBd | Losowe monitorowanie WIP 5pcp |
| Wibracja | 10 do 50 Hz, 45 razy/min, amplituda 0,75 mm, trzy osiowe.Każdy osiowy 30min | ΔIL≤0.2dBd | |
| Odwrócić | Maszyna dystansowa 20 do 28 cm, + 180 stopni, 6 s/razy, 25 razy | ΔIL≤0.2dBd | |
| rozciągający | Odległość od wtyczki wynosi od 20 do 28cm, 1min, a obciążenie wynosi 50N |
ΔIL≤0.2dBd |
Najważniejsze cechy produktu
